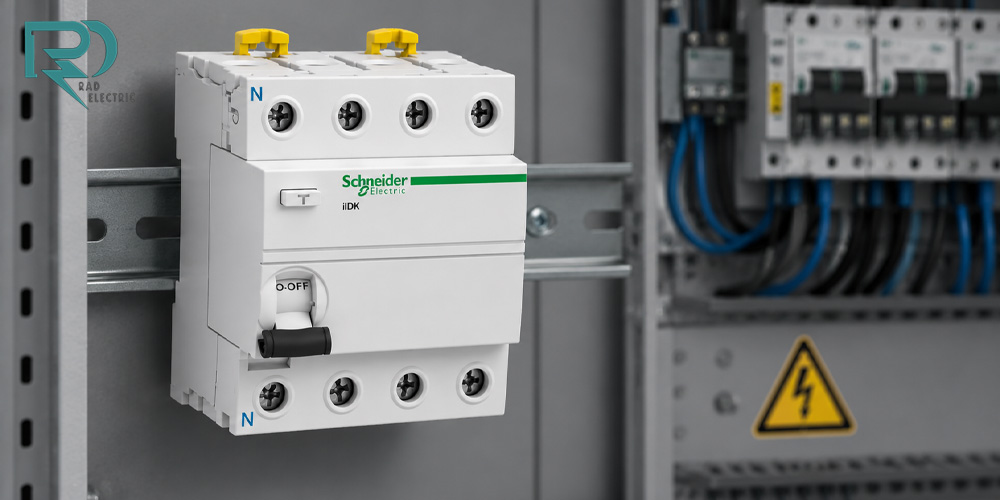

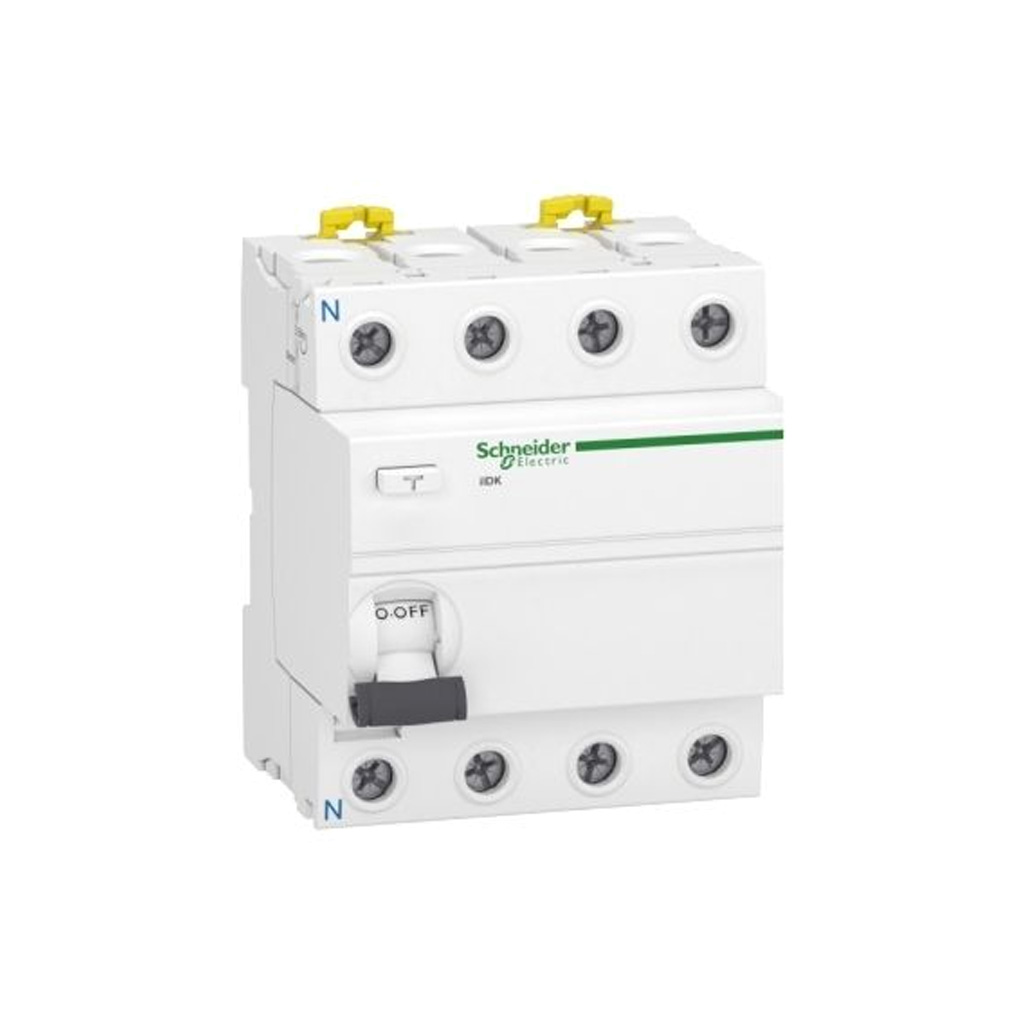

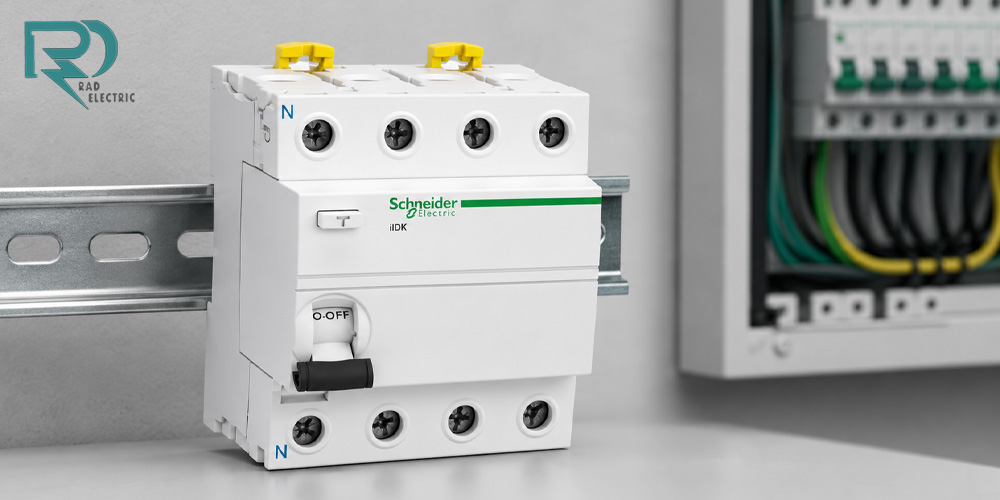

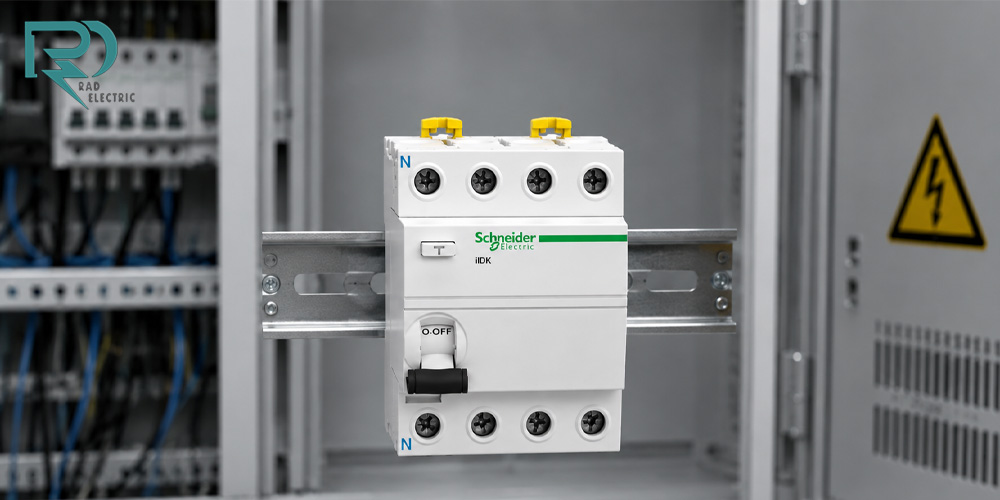

کلید محافظ جان چهار پل 30 میل 10KA-80A اشنایدر مدل A9R11480

توضیحات

توضیحات محصول کلید محافظ جان چهار پل 30 میل 10KA- 80A اشنایدر مدل A9R11480

کلید محافظ جان چهار پل 80 آمپر اشنایدر الکتریک مدل A9R11480 یکی از کلیدهای حفاظتی سری Acti9 iID است که برای حفاظت از افراد و تأسیسات الکتریکی در برابر جریان نشتی و خطر برق گرفتگی مورد استفاده قرار می گیرد. این محصول از نوع RCCB یا Residual Current Circuit Breaker بوده و با حساسیت جریان نشتی 30 میلی آمپر، در صورت تشخیص اختلاف جریان غیرعادی در مدار، به صورت آنی مدار را قطع می کند.

مدل A9R11480 با ساختار چهار پل (4P) برای استفاده در مدارهای سه فاز به همراه نول طراحی شده است. این ویژگی باعث می شود هر چهار هادی مدار به صورت هم زمان تحت کنترل و حفاظت قرار بگیرند و در زمان بروز جریان نشتی، قطع کامل مدار انجام شود. جریان نامی 80 آمپر نیز این کلید محافظ جان را برای مدارهای توزیع و تأسیسات الکتریکی با ظرفیت جریان بالاتر مناسب می سازد.

این محصول دارای عملکرد Type AC است و برای تشخیص جریان های نشتی متناوب طراحی شده است. به همین دلیل در هنگام انتخاب آن باید نوع جریان نشتی احتمالی در مدار و مشخصات فنی پروژه مورد بررسی قرار گیرد. A9R11480 با طراحی مناسب برای نصب در تابلو برق و قابلیت نصب روی ریل DIN، گزینه ای کاربردی برای پروژه های صنعتی، تجاری، ساختمانی و سیستم های توزیع انرژی محسوب می شود.

مشخصات فنی کلید محافظ جان A9R11480

برند: Schneider Electric
سری محصول: Acti9 iID
کد محصول: A9R11480
نوع تجهیز: RCCB / کلید محافظ جان
تعداد پل: 4P
جریان نامی: 80 آمپر
حساسیت جریان نشتی: 30 میلی آمپر
نوع عملکرد: Type AC
عملکرد قطع: آنی (Instantaneous)
ولتاژ کاری نامی: 380 تا 415 ولت AC
فرکانس کاری: 50/60 هرتز
جریان اتصال کوتاه شرطی: 10 کیلوآمپر
قدرت اتصال و قطع نامی: 1500 آمپر
ولتاژ عایقی نامی: 500 ولت AC
تحمل ضربه ای: 6 کیلوولت
جریان هجومی قابل تحمل: 250 آمپر
نصب: روی ریل DIN
استاندارد: EN/IEC 61008-1
دوام مکانیکی: تا 20,000 سیکل
دوام الکتریکی: تا 10,000 سیکل

عملکرد کلید محافظ جان 80 آمپر اشنایدر

کلید محافظ جان A9R11480 با مقایسه جریان عبوری از هادی های مدار، وجود جریان نشتی را تشخیص می دهد. در شرایط عادی، جریان عبوری از مدار و جریان برگشتی با یکدیگر برابر هستند. اما در صورت آسیب دیدگی عایق، تماس سیم برق با بدنه فلزی تجهیزات یا انتقال بخشی از جریان به زمین، اختلافی میان جریان ها ایجاد می شود.

زمانی که مقدار جریان نشتی به آستانه تنظیم شده یعنی 30 میلی آمپر برسد، کلید محافظ جان واکنش نشان داده و مدار را قطع می کند. این عملکرد می تواند خطر برق گرفتگی را کاهش داده و از ادامه یافتن شرایط خطرناک در سیستم جلوگیری کند.

لازم است توجه شود که RCCB به تنهایی وظیفه حفاظت در برابر اضافه بار و اتصال کوتاه را بر عهده ندارد. بنابراین در طراحی سیستم برق، باید از تجهیزات مناسب حفاظت در برابر اضافه جریان مانند MCB یا سایر تجهیزات حفاظتی هماهنگ با مدار استفاده شود.

مزایای کلید محافظ جان اشنایدر A9R11480

یکی از مهم ترین مزایای این مدل کلید محافظ جان اشنایدر، ترکیب جریان نامی 80 آمپر با حساسیت 30 میلی آمپر است. این مشخصات امکان استفاده از محصول را در مدارهایی با ظرفیت جریان بالاتر فراهم می کند و هم زمان سطح مناسبی از حفاظت در برابر جریان نشتی را ارائه می دهد.

طراحی چهارپل این محصول برای مدارهای سه فاز و سیستم های توزیع برق اهمیت ویژه ای دارد. در این ساختار، چهار هادی مدار می توانند به صورت هم زمان در فرآیند قطع و حفاظت مشارکت داشته باشند. همچنین قابلیت نصب روی ریل DIN، استفاده از آن را در تابلوهای برق استاندارد آسان می کند.

از دیگر مزایای این کلید می توان به نشانگر مکانیکی وضعیت، قابلیت تشخیص خطای زمین و امکان استفاده از تجهیزات قفل گذاری Acti9 اشاره کرد. این ویژگی ها در عملیات تعمیر، نگهداری و عیب یابی تابلوهای برق، ایمنی و سرعت کار را افزایش می دهند.

کاربردهای کلید محافظ جان A9R11480

کلید محافظ جان چهار پل 80 آمپر اشنایدر مدل A9R11480 در طیف متنوعی از سیستم های الکتریکی قابل استفاده است. این تجهیز می تواند در تابلوهای توزیع برق سه فاز، تأسیسات صنعتی، ساختمان های تجاری، پروژه های ساختمانی، کارگاه ها و سیستم های توزیع انرژی مورد استفاده قرار گیرد.

همچنین در پروژه هایی که حفاظت افراد در برابر خطر برق گرفتگی و کنترل جریان های نشتی اهمیت دارد، استفاده از این کلید می تواند به افزایش سطح ایمنی سیستم کمک کند. البته انتخاب نهایی تجهیز باید بر اساس نوع شبکه، جریان بار، نوع جریان نشتی و الزامات فنی پروژه انجام شود.

خرید کلید محافظ جان A9R11480 از فروشگاه برق و صنعت راد

فروشگاه برق و صنعت راد به عنوان مرجع تخصصی تأمین تجهیزات اصل اشنایدر الکتریک، مجموعه ای کامل از محصولات صنعتی این برند معتبر را با تمرکز بر اصالت و کیفیت ارائه می دهد. در راد، هدف تنها فروش تجهیزات نیست؛ بلکه تلاش می شود مشتریان با دریافت مشاوره تخصصی و راهکار مناسب، انتخابی دقیق و متناسب با نیاز پروژه خود داشته باشند.

اگر به دنبال خرید کلید محافظ جان چهار پل 80 آمپر اشنایدر الکتریک مدل A9R11480 هستید، کارشناسان راد می توانند در بررسی مشخصات فنی، انتخاب محصول مناسب و تأمین تجهیزات برق صنعتی همراه شما باشند.

• خلاقیت بی نظیر در ارائه راهکارهای صنعتی
• تجربه بالا در تأمین تجهیزات برق صنعتی
• تیم متخصص صنعتی
• تضمین کیفیت و اصالت محصولات

جمع بندی

اگر به دنبال یک کلید محافظ جان چهار پل با جریان نامی 80 آمپر، حساسیت 30 میلی آمپر، عملکرد Type AC و قدرت اتصال کوتاه شرطی 10 کیلوآمپر هستید، مدل A9R11480 می تواند گزینه ای مناسب برای بسیاری از کاربردهای توزیع برق و حفاظت در برابر جریان نشتی باشد. انتخاب صحیح تجهیز و دریافت مشاوره تخصصی، نقش مهمی در افزایش ایمنی، قابلیت اطمینان و عملکرد مناسب سیستم برق دارد. فروشگاه برق و صنعت راد، همراه شما در تأمین تجهیزات اصل اشنایدر الکتریک است.
