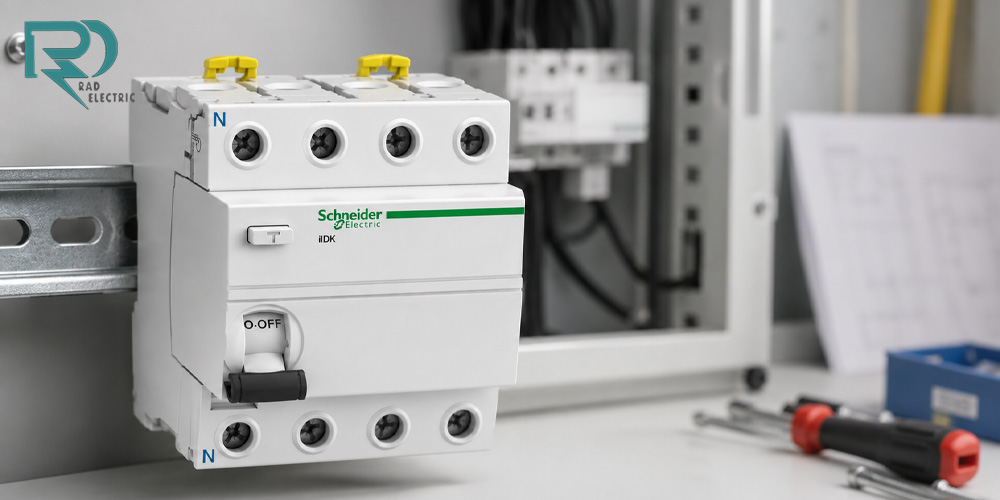

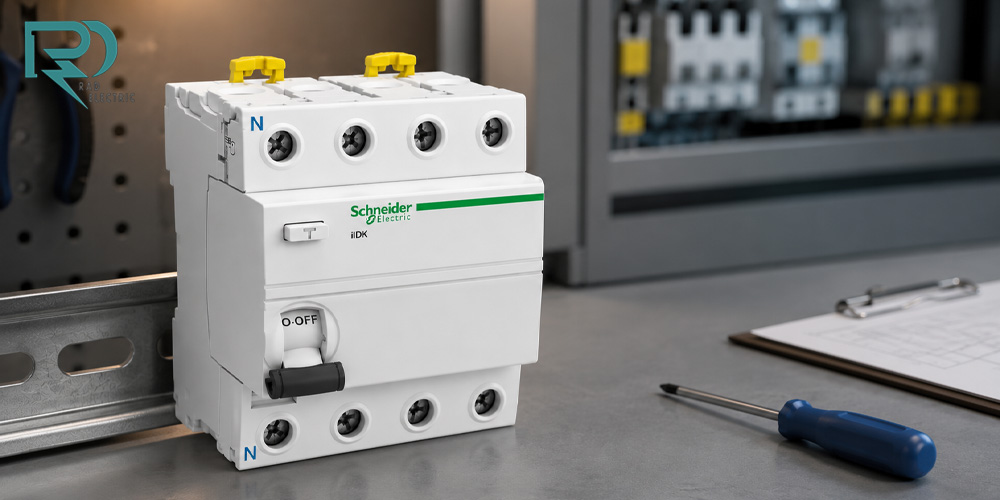

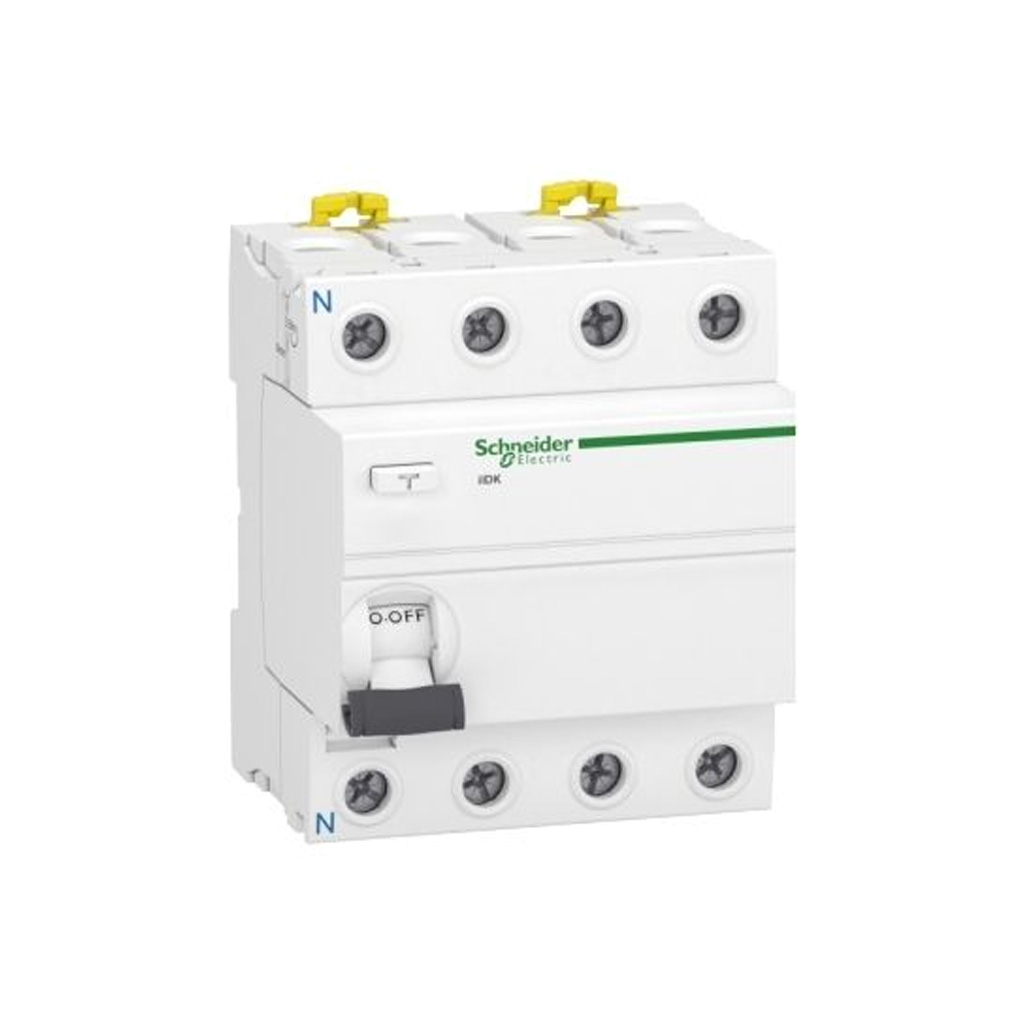

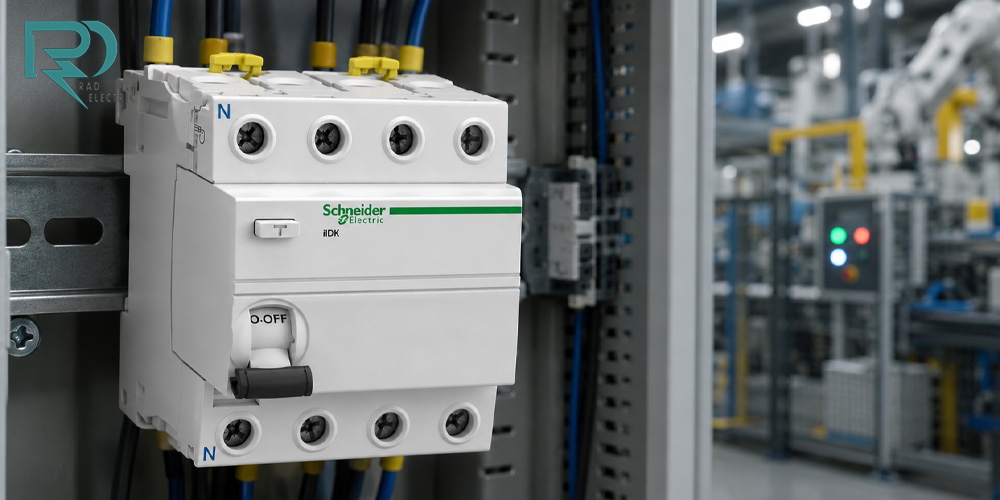

کلید محافظ جان چهار پل 30 میل 6KA-25A اشنایدر مدل A9R50425

توضیحات

توضیحات محصول کلید محافظ جان چهار پل 30 میل 6KA-25A اشنایدر مدل A9R50425

کلید محافظ جان چهار پل 30 میلی آمپر 6kA و 25 آمپر با کد فنی A9R50425، یکی از تجهیزات حفاظتی برند معتبر Schneider Electric از سری Acti9 iID K است. این محصول از نوع RCCB یا کلید جریان باقیمانده بوده و برای حفاظت افراد در برابر برق گرفتگی ناشی از جریان نشتی طراحی شده است.

مدل A9R50425 دارای 4 پل (4P)، جریان نامی 25 آمپر و حساسیت جریان نشتی 30 میلی آمپر است. نوع عملکرد این کلید Type AC بوده و برای تشخیص جریان های نشتی متناوب سینوسی مورد استفاده قرار می گیرد. ساختار چهارپل این تجهیز، آن را برای مدارهای سه فاز به همراه نول مناسب می سازد و امکان قطع و حفاظت مناسب مدار را در تابلوهای برق فراهم می کند.

این کلید محافظ جان اشنایدر با توجه به طراحی سری Acti9، نصب آسان و ساختار مناسب برای استفاده در تابلوهای برق را ارائه می دهد. طراحی ترمینال یکپارچه و وجود علائم سیم کشی، فرآیند نصب را برای تکنسین ها ساده تر می کند. همچنین محصول با تجهیزات قفل گذاری مخصوص Acti9 سازگار است و می تواند در فرآیندهای تعمیر و نگهداری، به افزایش ایمنی کمک کند.

کلید محافظ جان A9R50425 برای کاربردهایی طراحی شده است که حفاظت در برابر جریان نشتی و برق گرفتگی اهمیت دارد. این محصول در کنار سایر تجهیزات حفاظتی مناسب، می تواند بخشی از یک سیستم ایمنی کامل در تابلوهای برق ساختمانی و صنعتی باشد.

نحوه عملکرد کلید محافظ جان A9R50425

اساس عملکرد RCCB بر تشخیص اختلاف بین جریان عبوری از هادی های مدار است. در شرایط عادی، جریان واردشده به مدار باید از مسیر مشخص خود بازگردد. اگر به دلیل آسیب دیدگی عایق، خرابی تجهیزات، تماس سیم برق با بدنه یا تماس انسان با بخش برق دار، بخشی از جریان به زمین نشت کند، تعادل جریان در مدار از بین می رود.

کلید محافظ جان A9R50425 این اختلاف جریان را شناسایی می کند. هنگامی که مقدار جریان نشتی به آستانه حساسیت 30mA برسد، مکانیزم داخلی کلید فعال شده و مدار را قطع می کند. این قطع سریع، مدت زمان عبور جریان خطرناک از بدن انسان یا تجهیزات را کاهش داده و به افزایش سطح ایمنی سیستم کمک می کند.

نکته مهم این است که RCCB وظیفه اصلی خود را در حفاظت در برابر جریان نشتی انجام می دهد و جایگزین حفاظت اضافه بار یا اتصال کوتاه نیست. به همین دلیل، در طراحی یک مدار حفاظتی کامل باید این کلید با تجهیزات مناسب مانند کلید مینیاتوری یا سایر تجهیزات حفاظت اضافه جریان هماهنگ شود.

کاربردهای کلید محافظ جان اشنایدر مدل A9R50425

کلید محافظ جان A9R50425 به دلیل داشتن چهار پل و حساسیت 30 میلی آمپر، در پروژه های مختلف برق قابل استفاده است. مهم ترین کاربردهای این محصول عبارت اند از:

• تابلوهای توزیع برق سه فاز
• ساختمان های مسکونی و تجاری
• واحدهای اداری و مراکز تجاری
• کارگاه ها و تأسیسات صنعتی
• تابلوهای برق ماشین آلات
• سیستم های توزیع برق صنعتی
• مدارهای سه فاز دارای هادی نول
• پروژه های ساختمانی و تأسیسات الکتریکی
• سیستم هایی که نیاز به حفاظت افراد در برابر برق گرفتگی دارند

در محیط هایی که افراد با تجهیزات الکتریکی در ارتباط هستند، وجود یک کلید محافظ جان مناسب می تواند نقش مهمی در کاهش ریسک ناشی از جریان نشتی داشته باشد. انتخاب مدل مناسب باید بر اساس نوع شبکه، جریان نامی مدار و نوع بار انجام شود.

مزایای کلید محافظ جان A9R50425

• حفاظت از افراد در برابر برق گرفتگی: حساسیت 30 میلی آمپری این مدل، امکان تشخیص جریان نشتی در سطح مناسب برای حفاظت از افراد در برابر برق گرفتگی را فراهم می کند.
• طراحی چهارپل: ساختار 4P این کلید برای مدارهای سه فاز به همراه نول مناسب است و امکان قطع هم زمان هادی های مدار را فراهم می کند.
• نصب آسان: طراحی ترمینال یکپارچه و علائم واضح سیم کشی، نصب این تجهیز را برای متخصصان برق ساده تر می کند.
• عملکرد مطمئن: سری Acti9 iID K برای استفاده در سیستم های حفاظت الکتریکی طراحی شده و محصول A9R50425 از ساختار استاندارد و کاربردی برای تابلوهای برق برخوردار است.
• امکان قفل گذاری: این محصول با تجهیزات قفل گذاری مخصوص Acti9 سازگار است و می تواند برای افزایش ایمنی هنگام تعمیرات و عملیات نگهداری مورد استفاده قرار گیرد.
• انطباق با استانداردهای مرتبط: این محصول برای استفاده به عنوان تجهیز حفاظت جریان باقیمانده و جداسازی در کاربردهای مناسب، با استانداردهای مرتبط از جمله IEC 61008-1 و IEC 61008-2-1 معرفی شده است.

مشخصات فنی کلید محافظ جان A9R50425

مشخصات اصلی این محصول عبارت اند از:

برند: Schneider Electric
سری محصول: Acti9 iID K
کد فنی: A9R50425
نوع تجهیز: RCCB
تعداد پل: 4P
جریان نامی: 25A
حساسیت جریان نشتی: 30mA
نوع جریان نشتی: Type AC
ولتاژ کاری: مناسب برای شبکه های مربوط به کاربرد این تجهیز
کاربرد اصلی: حفاظت در برابر جریان نشتی و برق گرفتگی
نوع نصب: نصب در تابلو برق با ساختار مناسب ریل DIN
استانداردهای مرتبط: IEC 61008-1 و IEC 61008-2-1

در انتخاب این محصول، توجه به جریان نامی 25 آمپر، حساسیت 30 میلی آمپر، چهارپل بودن و Type AC بودن آن اهمیت دارد. این مشخصات باید با نیازهای فنی مدار و نوع شبکه برق پروژه مطابقت داشته باشند.

تفاوت کلید محافظ جان با کلید مینیاتوری

کلید محافظ جان و کلید مینیاتوری هر دو در سیستم کلیدهای حفاظتی استفاده می شوند، اما عملکرد یکسانی ندارند. کلید مینیاتوری عمدتاً برای حفاظت مدار در برابر اضافه بار و اتصال کوتاه به کار می رود، در حالی که RCCB برای تشخیص جریان نشتی و کاهش خطر برق گرفتگی طراحی شده است.

بنابراین استفاده از کلید محافظ جان A9R50425 به تنهایی به معنای حفاظت کامل مدار در برابر تمام خطاهای الکتریکی نیست. در یک سیستم استاندارد، تجهیزات حفاظتی باید بر اساس نیاز پروژه انتخاب و به صورت هماهنگ نصب شوند.

خرید کلید محافظ جان A9R50425 از فروشگاه برق و صنعت راد

فروشگاه برق و صنعت راد به عنوان مرجع تخصصی تأمین تجهیزات اصل اشنایدر الکتریک، مجموعه ای کامل از محصولات صنعتی این برند معتبر را با تمرکز بر اصالت و کیفیت ارائه می دهد.

هدف راد تنها فروش تجهیزات نیست؛ بلکه این مجموعه با بهره گیری از تجربه متخصصان و شناخت دقیق نیازهای صنعت، تلاش می کند مسیر خرید تجهیزات برق صنعتی را ساده، مطمئن و سریع کند. در راد، مشتریان می توانند برای انتخاب محصول مناسب، از مشاوره تخصصی و راهکارهای متناسب با نیاز پروژه استفاده کنند.

اگر به دنبال خرید تجهیزات صنعتی مانند کنتاکتور، کلید حفاظت، رله، درایو یا تجهیزات اتوماسیون اصل Schneider Electric هستید، تیم برق و صنعت راد آماده ارائه خدمات تخصصی و تأمین تجهیزات مورد نیاز شماست.

جمع بندی

کلید محافظ جان چهار پل Schneider Electric A9R50425 با جریان نامی 25 آمپر، حساسیت جریان نشتی 30 میلی آمپر و عملکرد Type AC، گزینه ای مناسب برای حفاظت در برابر جریان نشتی در مدارهای متناسب با مشخصات فنی آن است.

این محصول با طراحی چهارپل، نصب آسان، قابلیت استفاده در تابلوهای برق و برخورداری از کیفیت برند Schneider Electric، می تواند در پروژه های ساختمانی، تجاری و صنعتی مورد استفاده قرار گیرد. برای دستیابی به بهترین عملکرد، انتخاب این کلید باید بر اساس مشخصات شبکه و نیازهای حفاظتی پروژه انجام شود.

فروشگاه برق و صنعت راد با تمرکز بر تأمین تجهیزات اصل، مشاوره تخصصی و پشتیبانی حرفه ای، آماده تأمین کلید محافظ جان A9R50425 و سایر تجهیزات برق صنعتی مورد نیاز شماست.
