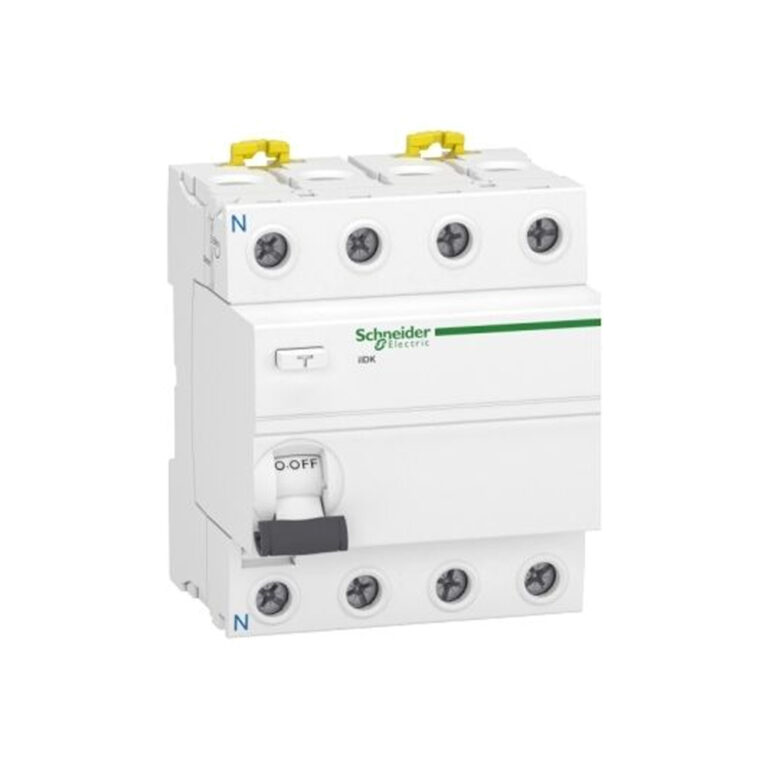

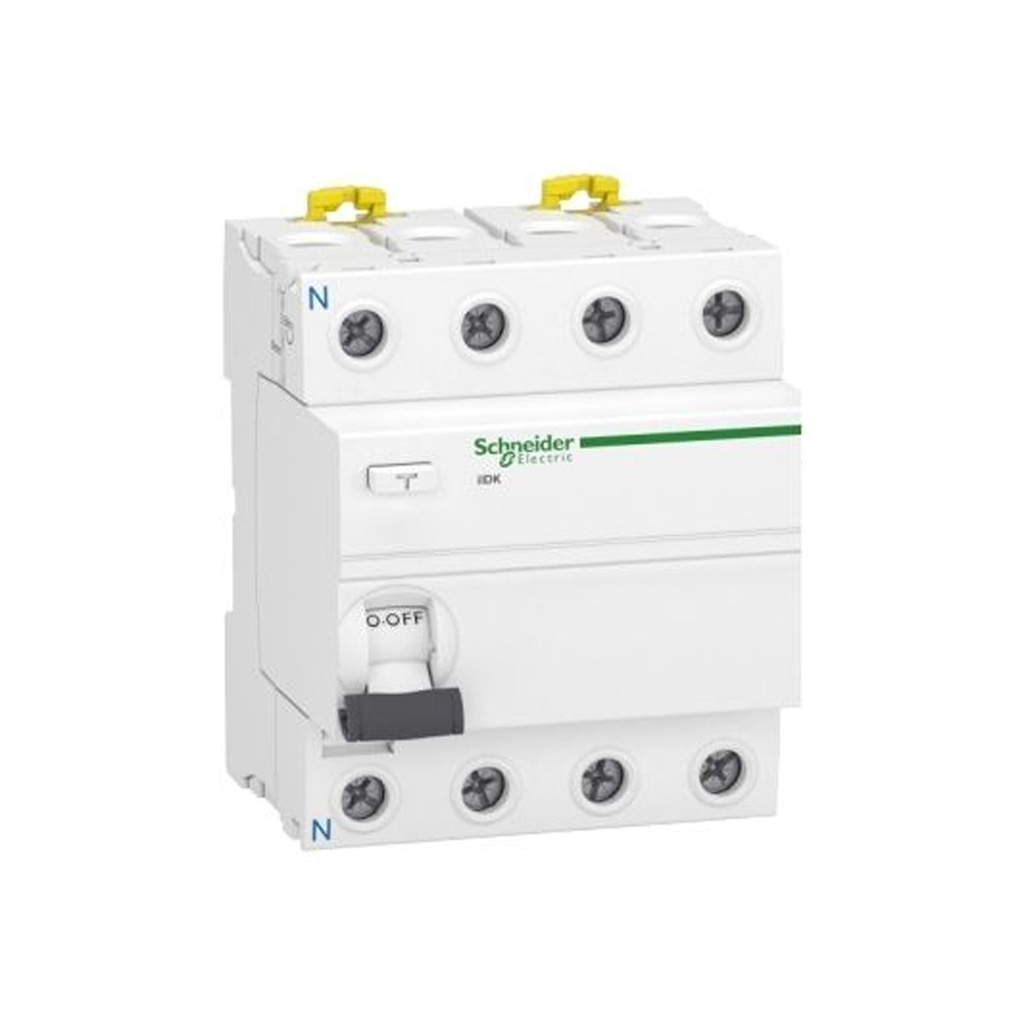

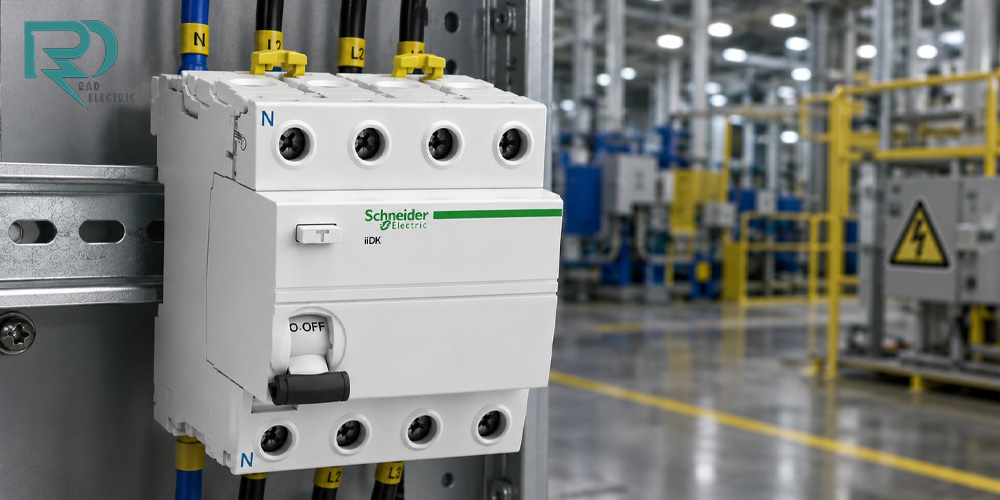

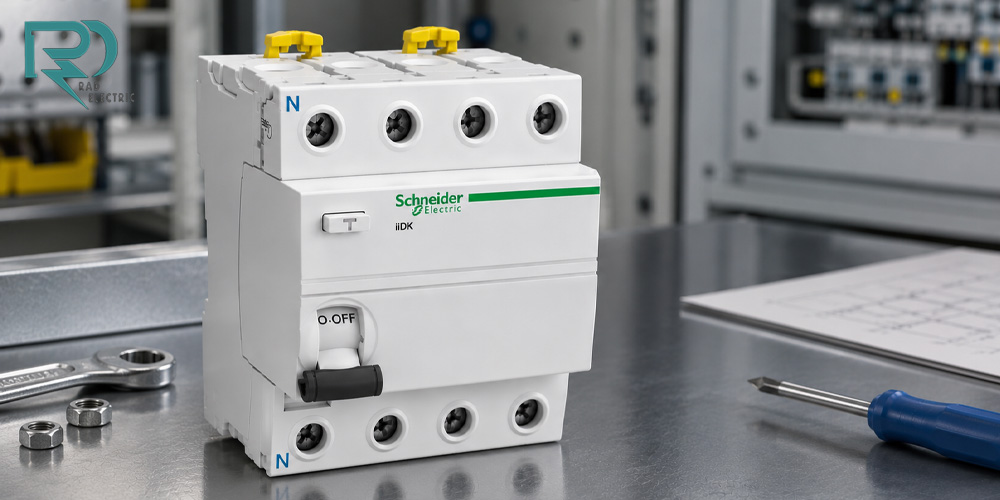

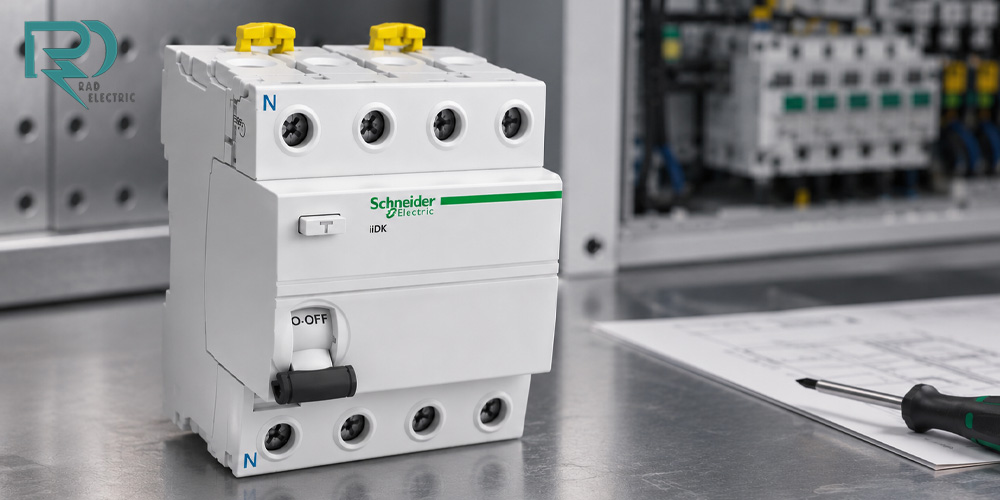

کلید محافظ جان چهار پل 30 میل 6KA-40A اشنایدر مدل A9R50440

توضیحات

توضیحات محصول کلید محافظ جان چهار پل 30 میل 6KA-40A اشنایدر مدل A9R50440

کلید محافظ جان چهار پل 30 میلی آمپر، 6kA و 40 آمپر با کد فنی A9R50440، یکی از تجهیزات حفاظتی برند معتبر Schneider Electric از سری Acti9 iID K است. این محصول از نوع RCCB یا کلید جریان باقیمانده بوده و برای حفاظت افراد در برابر برق گرفتگی ناشی از جریان نشتی در مدارهای الکتریکی طراحی شده است.

مدل A9R50440 دارای 4 پل (4P)، جریان نامی 40 آمپر و حساسیت جریان نشتی 30 میلی آمپر است. نوع عملکرد آن Type AC بوده و برای تشخیص جریان های نشتی متناوب سینوسی استفاده می شود. ساختار چهارپل این کلید، آن را برای مدارهای سه فاز به همراه هادی نول مناسب می کند و امکان استفاده از آن را در تابلوهای توزیع برق، تأسیسات ساختمانی، واحدهای تجاری و کاربردهای صنعتی فراهم می سازد.

کلید محافظ جان A9R50440 با هدف افزایش ایمنی سیستم های الکتریکی طراحی شده است. این تجهیز در زمان بروز نشتی جریان، اختلاف جریان ایجادشده در مدار را تشخیص داده و با قطع مدار، به کاهش خطر برق گرفتگی کمک می کند. در کنار این قابلیت حفاظتی، طراحی یکپارچه ترمینال ها و وجود علائم سیم کشی، نصب محصول را برای تکنسین ها ساده تر می کند.

این کلید محافظ جان اشنایدر همچنین با تجهیزات قفل گذاری مخصوص Acti9 سازگار است و می تواند در شرایط تعمیر و نگهداری برای جلوگیری از وصل ناخواسته مدار مورد استفاده قرار گیرد. Schneider Electric این مدل را برای کاربردهای مناسب جداسازی در محیط های مسکونی مطابق استانداردهای IEC 61008-1 و IEC 61008-2-1 معرفی کرده است.

نحوه عملکرد کلید محافظ جان A9R50440

عملکرد کلید محافظ جان بر پایه تشخیص اختلاف جریان بین هادی های مدار است. در حالت عادی، جریان عبوری از مسیر رفت باید با جریان برگشتی مدار مطابقت داشته باشد. اگر به دلیل آسیب دیدگی عایق، خرابی تجهیزات، تماس سیم برق با بدنه فلزی یا تماس مستقیم فرد با بخش برق دار، بخشی از جریان به زمین نشت کند، تعادل جریان در مدار از بین می رود.

کلید محافظ جان A9R50440 این اختلاف جریان را شناسایی می کند. در صورتی که مقدار جریان نشتی به آستانه حساسیت 30mA برسد، مکانیزم داخلی RCCB فعال شده و مدار را قطع می کند. این عملکرد سریع، زمان عبور جریان خطرناک از بدن انسان یا تجهیزات را کاهش می دهد و به افزایش سطح ایمنی سیستم کمک می کند.

در واقع، وظیفه اصلی این کلید حفاظتی تشخیص جریان نشتی است. به همین دلیل، RCCB نباید به عنوان جایگزین حفاظت اضافه بار یا اتصال کوتاه در نظر گرفته شود. برای ایجاد یک سیستم حفاظتی کامل، استفاده از کلید محافظ جان در کنار تجهیزات مناسب حفاظت در برابر اضافه جریان و اتصال کوتاه ضروری است.

کاربردهای کلید محافظ جان چهار پل 40 آمپر

کلید محافظ جان A9R50440 به دلیل داشتن چهار پل، جریان نامی 40 آمپر و حساسیت 30 میلی آمپر، در پروژه های مختلف برق قابل استفاده است. مهم ترین کاربردهای این محصول عبارت اند از:

• تابلوهای توزیع برق سه فاز
• ساختمان های مسکونی و تجاری
• مراکز اداری و فروشگاهی
• تأسیسات الکتریکی ساختمان ها
• کارگاه ها و واحدهای صنعتی
• تابلوهای برق ماشین آلات
• سیستم های توزیع برق صنعتی
• مدارهای سه فاز دارای هادی نول
• پروژه هایی که به حفاظت افراد در برابر جریان نشتی نیاز دارند

جریان نامی 40 آمپر، این مدل را برای مدارهایی مناسب می کند که بار الکتریکی بیشتری نسبت به مدل های 25 آمپر دارند. البته انتخاب نهایی باید بر اساس جریان واقعی مدار، نوع شبکه، نوع بار و الزامات حفاظتی پروژه انجام شود.

مزایای کلید محافظ جان اشنایدر A9R50440

• حفاظت در برابر جریان نشتی و برق گرفتگی

حساسیت 30 میلی آمپر، امکان تشخیص جریان نشتی در سطح مناسب برای حفاظت از افراد را فراهم می کند. در صورت رسیدن جریان نشتی به آستانه عملکرد، مدار قطع می شود.

• طراحی چهارپل

ساختار 4P برای مدارهای سه فاز به همراه نول مناسب است و امکان قطع هم زمان هادی های مدار را فراهم می کند.

• جریان نامی 40 آمپر

جریان نامی 40 آمپر، این محصول را برای مدارهایی با ظرفیت جریان بالاتر و طیف متنوعی از کاربردهای ساختمانی و صنعتی مناسب می سازد.

• نصب آسان

طراحی یکپارچه ترمینال ها و وجود علائم سیم کشی، نصب و سیم بندی محصول را برای تکنسین های برق ساده تر می کند.

• قابلیت قفل گذاری

سازگاری با تجهیزات قفل گذاری Acti9، امکان افزایش ایمنی در زمان تعمیرات و نگهداری را فراهم می کند و از وصل ناخواسته مدار جلوگیری می کند.

• کیفیت ساخت برند Schneider Electric

قرار گرفتن این محصول در خانواده Acti9 iID K، آن را به گزینه ای مناسب برای استفاده در سیستم های حفاظت الکتریکی متناسب با مشخصات فنی آن تبدیل کرده است.

مشخصات فنی کلید محافظ جان A9R50440

مشخصات اصلی این محصول عبارت اند از:

برند: Schneider Electric
سری محصول: Acti9 iID K
کد فنی: A9R50440
نوع تجهیز: RCCB
تعداد پل: 4P
جریان نامی: 40A
حساسیت جریان نشتی: 30mA
نوع جریان نشتی: Type AC
ظرفیت اتصال کوتاه اعلام شده در عنوان محصول: 6kA
کاربرد اصلی: حفاظت در برابر جریان نشتی و کاهش خطر برق گرفتگی
استانداردهای مرتبط: IEC 61008-1 و IEC 61008-2-1
قابلیت نصب: مناسب برای نصب در تابلوهای برق
قابلیت جانبی: سازگار با تجهیزات قفل گذاری Acti9

در زمان انتخاب این کلید، توجه به چهار پارامتر اصلی یعنی تعداد پل، جریان نامی، حساسیت جریان نشتی و نوع جریان نشتی اهمیت زیادی دارد. مدل A9R50440 برای مدارهایی طراحی شده است که نیاز به RCCB چهارپل با جریان نامی 40 آمپر و حساسیت 30 میلی آمپر دارند.

خرید کلید محافظ جان A9R50440 از فروشگاه برق و صنعت راد

فروشگاه برق و صنعت راد به عنوان مرجع تخصصی تأمین تجهیزات اصل اشنایدر الکتریک، مجموعه ای کامل از محصولات صنعتی این برند معتبر را با تمرکز بر کیفیت، اصالت و تأمین مطمئن ارائه می دهد.

هدف راد تنها فروش تجهیزات نیست؛ بلکه این مجموعه با بهره گیری از تجربه متخصصان و شناخت دقیق نیازهای صنعت، تلاش می کند مسیر خرید تجهیزات برق صنعتی را برای مشتریان ساده، سریع و مطمئن کند.

اگر به دنبال خرید تجهیزاتی مانند کنتاکتور، کلیدهای حفاظتی، رله، درایو یا تجهیزات اتوماسیون اصل Schneider Electric هستید، کارشناسان برق و صنعت راد می توانند در انتخاب محصول مناسب، بررسی مشخصات فنی و تأمین تجهیزات مورد نیاز پروژه در کنار شما باشند.

چرا برق و صنعت راد را انتخاب کنیم؟

خلاقیت بی نظیر: ارائه راهکارهای مطمئن و حرفه ای زیمنس و اشنایدر برای بهینه سازی عملکرد صنعت و کمک به انتخاب تجهیزات متناسب با نیاز هر پروژه.

تجربه بالا: تجربه بالای کارشناسان مجموعه، تضمینی برای کیفیت خدمات، پاسخگویی سریع و تأمین مناسب تجهیزات صنعتی است.

تیم متخصص صنعتی: تیم متخصص برق و صنعت راد با تجربه در حوزه برق و اتوماسیون صنعتی، بهترین مشاوره و راهکار تأمین تجهیزات را به مشتریان ارائه می دهد.

تضمین کیفیت و اصالت: تضمین کیفیت و اصالت محصولات، همراه با پاسخگویی سریع و حرفه ای، از اولویت های اصلی برق و صنعت راد است.

جمع بندی

کلید محافظ جان چهار پل Schneider Electric A9R50440 با جریان نامی 40 آمپر، حساسیت جریان نشتی 30 میلی آمپر و عملکرد Type AC، گزینه ای مناسب برای حفاظت در برابر جریان نشتی در مدارهای متناسب با مشخصات فنی آن است.

این محصول با ساختار چهارپل، قابلیت استفاده در مدارهای سه فاز به همراه نول، نصب آسان و کیفیت ساخت برند Schneider Electric، می تواند در پروژه های ساختمانی، تجاری و صنعتی مورد استفاده قرار گیرد. برای انتخاب صحیح این تجهیز، لازم است مشخصات شبکه، جریان بار و نیازهای حفاظتی پروژه به طور دقیق بررسی شود.

فروشگاه برق و صنعت راد با تمرکز بر تأمین تجهیزات اصل، مشاوره تخصصی و پشتیبانی حرفه ای، آماده تأمین کلید محافظ جان A9R50440 و سایر تجهیزات برق صنعتی مورد نیاز شماست.
