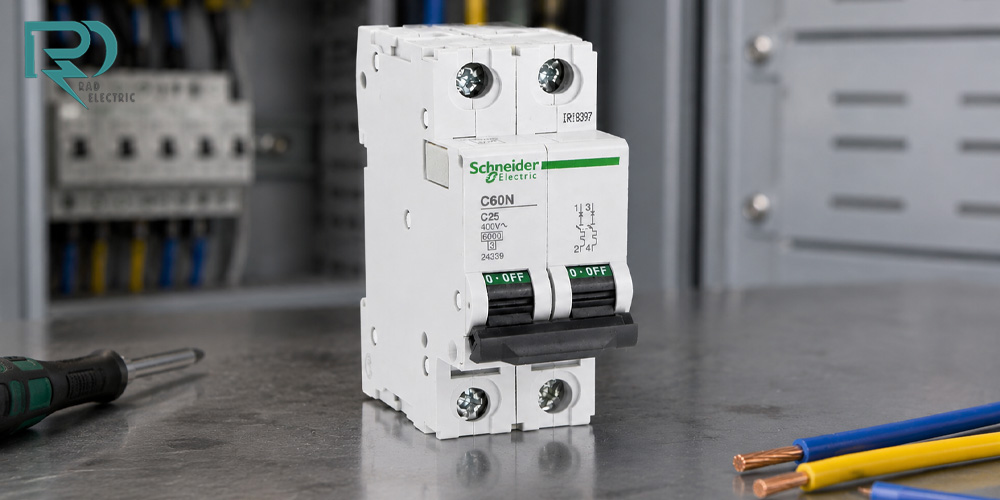

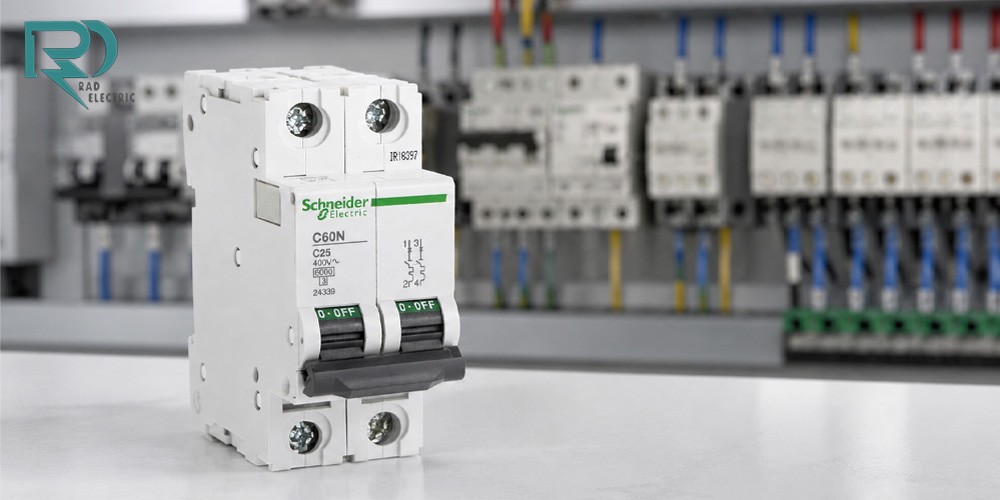

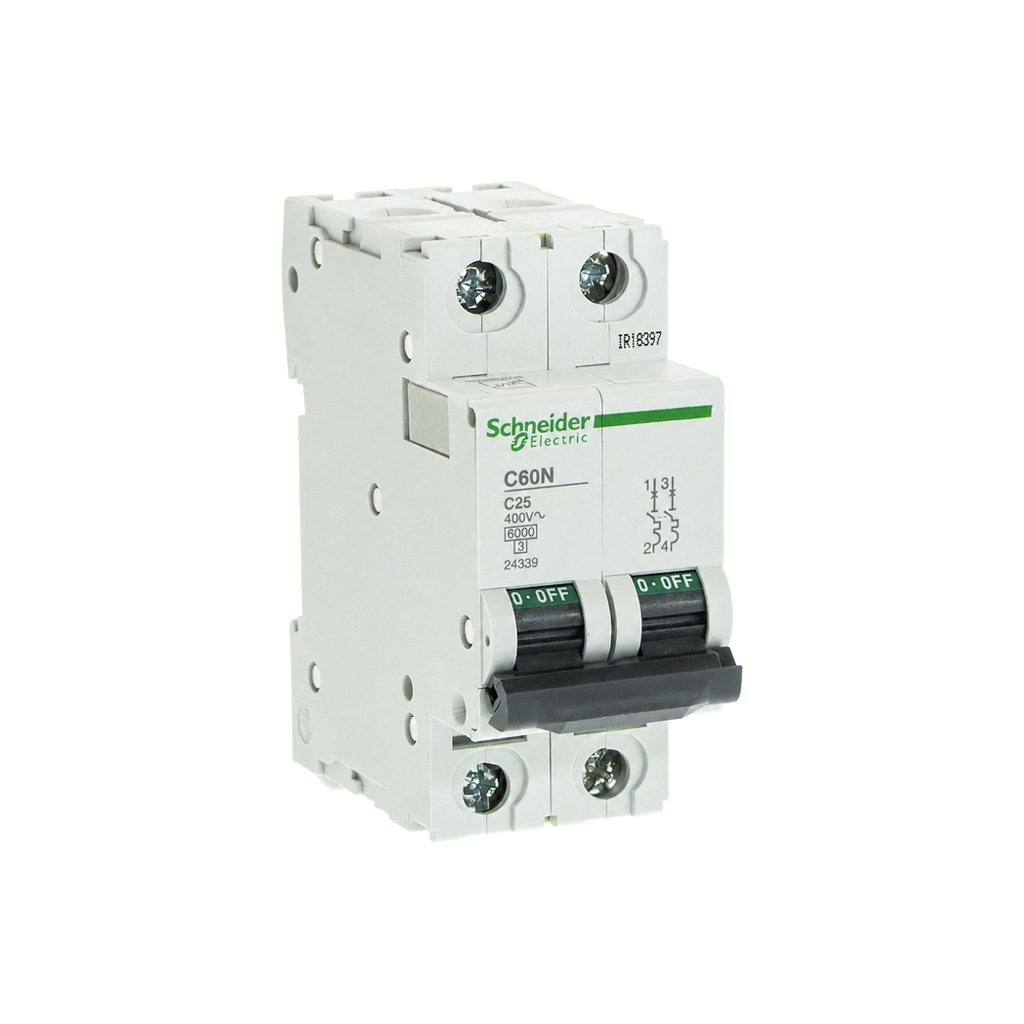

کلید مینیاتوری دو پل 25 آمپر اشنایدر مدل C60N با کد 24339

توضیحات

توضیحات محصول کلید مینیاتوری دو پل 25 آمپر اشنایدر مدل C60N با کد 24339

کلید مینیاتوری دو پل 25 آمپر اشنایدر مدل C60N با کد فنی 24339 یکی از تجهیزات حفاظتی سری Multi9 است که برای حفاظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه مورد استفاده قرار می گیرد. این کلید با جریان نامی 25 آمپر، دو پل و منحنی قطع C، گزینه ای مناسب برای مدارهایی است که علاوه بر جریان کاری عادی، در زمان راه اندازی جریان لحظه ای بیشتری ایجاد می کنند. فناوری قطع حرارتی-مغناطیسی در C60N باعث می شود حفاظت مدار در برابر اضافه بار و جریان های اتصال کوتاه به شکل مؤثر انجام شود.

کد 24339 به طور مشخص به کلید مینیاتوری C60N دو پل 25 آمپر با منحنی C مربوط است و در منابع فنی، این محصول با شناسه Schneider Electric و EAN برابر با 3303430243397 معرفی شده است.

یکی از مهم ترین مزیت های این مدل، ساختار دو پل آن است که امکان حفاظت هم زمان دو هادی مدار را فراهم می کند. این ویژگی، استفاده از کلید حفاظتی را در تابلوهای توزیع برق، مدارهای تک فاز و کاربردهای مختلف ساختمانی و صنعتی کاربردی می کند. همچنین طراحی ماژولار آن برای نصب در تابلوهای برق و روی ریل استاندارد DIN مناسب است.

مشخصات فنی کلید مینیاتوری اشنایدر C60N کد 24339

مهم ترین مشخصات این محصول شامل جریان نامی 25 آمپر، تعداد دو پل، منحنی قطع C و قدرت قطع 6 کیلوآمپر مطابق IEC 60898 است. در استاندارد IEC 60947-2 نیز ظرفیت قطع محصول بسته به ولتاژ شبکه می تواند مقادیر بالاتری داشته باشد؛ بنابراین هنگام انتخاب کلید باید ولتاژ و شرایط اتصال کوتاه شبکه به صورت دقیق بررسی شود.

این مدل برای شبکه های AC طراحی شده و مشخصات فنی آن در منابع مختلف با ولتاژهای 230/400 یا 400/415 ولت معرفی شده است. منحنی C نیز باعث می شود کلید برای مدارهایی با جریان هجومی متوسط، مانند برخی بارهای موتوری و تجهیزات الکتریکی، انتخاب مناسبی باشد.

از نظر ساختاری، کلید C60N دارای طراحی کامپکت و ماژولار است. منابع فنی برای این مدل عرض چهار ماژول 9 میلی متری را گزارش کرده اند و نصب آن روی ریل DIN امکان استفاده آسان در تابلوهای توزیع را فراهم می کند.

عملکرد حفاظتی و منحنی قطع C

عملکرد حفاظتی کلید مینیاتوری 25 آمپر اشنایدر C60N بر پایه دو مکانیزم حرارتی و مغناطیسی انجام می شود. بخش حرارتی برای واکنش به اضافه بارهای پایدار و طولانی تر طراحی شده است؛ در حالی که بخش مغناطیسی در برابر افزایش شدید و ناگهانی جریان، مانند اتصال کوتاه، واکنش سریع تری دارد. این ترکیب به حفاظت بهتر تجهیزات و سیم کشی مدار کمک می کند.

منحنی C یکی از نکات مهم هنگام انتخاب این کلید است. در منابع فنی، محدوده عملکرد مغناطیسی منحنی C در حدود 5 تا 10 برابر جریان نامی عنوان شده است. بنابراین برای مدارهایی که هنگام روشن شدن تجهیزات، جریان هجومی متوسط ایجاد می کنند، این مشخصه اهمیت زیادی دارد. انتخاب نهایی کلید باید بر اساس نوع بار، سطح مقطع سیم، جریان مصرفی و الزامات حفاظتی پروژه انجام شود.

قدرت قطع 6 کیلوآمپر؛ حفاظت مطمئن تر در برابر اتصال کوتاه

یکی از شاخص های مهم کلیدهای مینیاتوری اشنایدر، قدرت قطع آن هاست. کلید اشنایدر C60N کد 24339 در شبکه 230 ولت، قدرت قطع 6kA طبق IEC 60898 دارد. این مشخصه نشان می دهد که کلید برای حفاظت مدار در برابر جریان های اتصال کوتاه تا سطح مشخص شده در استاندارد طراحی شده است. در کاربردهای صنعتی، بررسی مقدار احتمالی جریان اتصال کوتاه و هماهنگی آن با قدرت قطع کلید ضروری است.

در برخی داده های فنی، برای استاندارد IEC 60947-2 نیز مقادیر متفاوتی از قدرت قطع در ولتاژهای مختلف ذکر شده است؛ به همین دلیل نباید تنها بر اساس یک عدد، کلید را برای همه شبکه ها مناسب فرض کرد. انتخاب تجهیزات حفاظتی باید با توجه به ولتاژ واقعی و سطح اتصال کوتاه محل نصب انجام شود.

کاربردهای کلید مینیاتوری دو پل 25 آمپر C60N

کلید مینیاتوری دو پل 25 آمپر اشنایدر برای استفاده در مدارهای ساختمانی، تابلوهای توزیع، کارگاه های صنعتی و برخی مدارهای تجاری کاربرد دارد. این کلید می تواند برای حفاظت مدارهای دارای بار متوسط و مدارهایی که احتمال ایجاد جریان هجومی در زمان راه اندازی وجود دارد، مورد استفاده قرار گیرد. منابع فنی نیز کاربرد C60N را در تأسیسات مسکونی، صنعتی و اداری برای حفاظت مدارها در برابر اضافه بار و اتصال کوتاه عنوان کرده اند.

از جمله کاربردهای قابل بررسی می توان به مدارهای پریز، روشنایی با بار بالاتر، برخی تجهیزات تهویه، مدارهای دارای موتورهای کوچک و متوسط و سایر مصرف کننده هایی اشاره کرد که جریان نامی آن ها با ظرفیت 25 آمپر و الزامات طراحی مدار سازگار باشد. البته انتخاب این کلید برای هر بار باید بر اساس محاسبات مهندسی و مشخصات واقعی تجهیزات انجام شود.

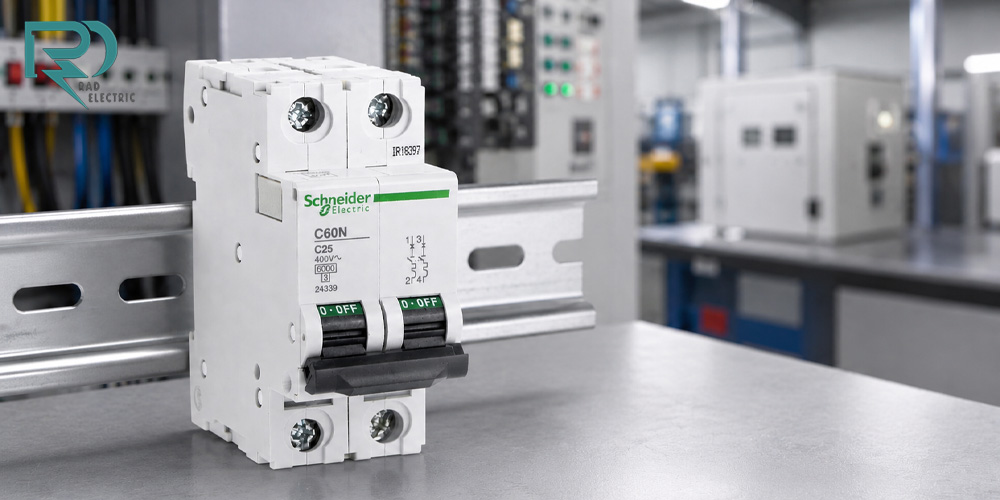

نصب آسان روی ریل DIN

یکی از مزایای مهم C60N، طراحی ماژولار آن برای نصب در تابلو برق است. این کلید روی ریل DIN استاندارد 35 میلی متری نصب می شود و به دلیل ساختار کامپکت، فضای مناسبی در تابلو در اختیار طراح قرار می دهد. استفاده از ترمینال های مناسب و رعایت سطح مقطع هادی، گشتاور بستن اتصالات و دستورالعمل نصب سازنده برای عملکرد مطمئن کلید اهمیت دارد.

همچنین اطلاعات فنی منتشرشده برای این مدل، امکان اتصال هادی های مناسب تا سطح مقطع 25 میلی مترمربع را در شرایط مشخص ذکر کرده اند. این موضوع باید مطابق دیتاشیت و شرایط واقعی نصب بررسی شود و نمی توان آن را بدون توجه به نوع هادی و الزامات پروژه برای همه شرایط تعمیم داد.

طول عمر و دوام کلید C60N

دوام مکانیکی و الکتریکی مناسب از دیگر ویژگی های این مدل است. برای C60N کد 24339، طول عمر عملکردی 20,000 سیکل در منابع فنی ذکر شده است. این میزان دوام، کلید را برای تابلوهایی که نیاز به عملکرد پایدار و استفاده طولانی مدت دارند، به گزینه ای قابل توجه تبدیل می کند.

همچنین برای این محصول، کلاس Tropicalization برابر T2 در برخی منابع درج شده است که نشان دهنده طراحی محصول برای شرایط محیطی مشخص از نظر دما و رطوبت است. با این حال، شرایط نصب واقعی باید با محدوده مجاز درج شده در مستندات فنی محصول مطابقت داشته باشد.

چرا کلید مینیاتوری دو پل 25 آمپر اشنایدر C60N انتخاب مناسبی است؟

ترکیب برند اشنایدر الکتریک، سری Multi9، جریان نامی 25 آمپر، دو پل، منحنی C، عملکرد حرارتی-مغناطیسی و قدرت قطع 6kA طبق IEC 60898 باعث شده است C60N کد 24339 به یکی از گزینه های قابل بررسی برای حفاظت مدارهای الکتریکی تبدیل شود. طراحی ماژولار، نصب روی ریل DIN و دوام 20 هزار سیکل نیز استفاده از آن را در تابلوهای برق آسان تر می کند.

با این وجود، انتخاب کلید مینیاتوری باید صرفاً بر اساس آمپراژ انجام نشود. سطح مقطع کابل، نوع بار، جریان راه اندازی، ولتاژ شبکه، جریان اتصال کوتاه احتمالی و هماهنگی کلید با سایر تجهیزات حفاظتی از عوامل مهم در انتخاب صحیح هستند.

خرید کلید مینیاتوری دو پل 25 آمپر اشنایدر مدل C60N کد 24339 از برق و صنعت راد

فروشگاه برق و صنعت راد با تمرکز تخصصی بر تأمین تجهیزات برق صنعتی و محصولات برندهای معتبر، مجموعه ای از تجهیزات حفاظتی و کنترلی اشنایدر را ارائه می کند. این مجموعه خود را تأمین کننده تخصصی تجهیزات اشنایدر در ایران معرفی کرده و بر اصالت کالا، کیفیت، مشاوره تخصصی و پاسخگویی سریع تأکید دارد.

تجربه کارشناسان راد در حوزه برق و اتوماسیون صنعتی، امکان دریافت مشاوره پیش از خرید را برای مشتریان فراهم می کند تا محصول متناسب با نیاز پروژه انتخاب شود. این مجموعه با سابقه اعلام شده 15 سال تجربه و همکاری با مجموعه های صنعتی مختلف، خدمات تأمین تجهیزات برق و اتوماسیون را دنبال می کند.

اگر برای حفاظت یک مدار به کلید مینیاتوری دو پل 25 آمپر اشنایدر C60N کد 24339 نیاز دارید، بررسی مشخصات فنی محصول و تطبیق آن با شرایط پروژه پیش از خرید اهمیت زیادی دارد. برق و صنعت راد با تأکید بر تضمین کیفیت و اصالت، مشاوره تخصصی، تجربه کارشناسان و پشتیبانی حرفه ای می تواند مسیر انتخاب و تأمین تجهیزات برق صنعتی را برای مصرف کنندگان و متخصصان ساده تر کند.

جمع بندی

کلید مینیاتوری دو پل 25 آمپر اشنایدر مدل C60N با کد 24339، یک کلید حفاظتی دوپل با منحنی C، جریان نامی 25 آمپر و فناوری قطع حرارتی-مغناطیسی است که برای حفاظت مدار در برابر اضافه بار و اتصال کوتاه طراحی شده است. قدرت قطع 6 کیلوآمپر طبق IEC 60898، نصب روی ریل DIN، ساختار ماژولار و دوام عملکردی 20,000 سیکل از مهم ترین مشخصات آن محسوب می شوند.

برای انتخاب نهایی این محصول، لازم است مشخصات مدار و بار مصرفی با اطلاعات فنی کلید تطبیق داده شود. در صورت نیاز به تأمین محصول اصل اشنایدر و دریافت راهنمایی تخصصی برای انتخاب تجهیزات حفاظتی، کارشناسان برق و صنعت راد آماده ارائه مشاوره و پشتیبانی هستند.
