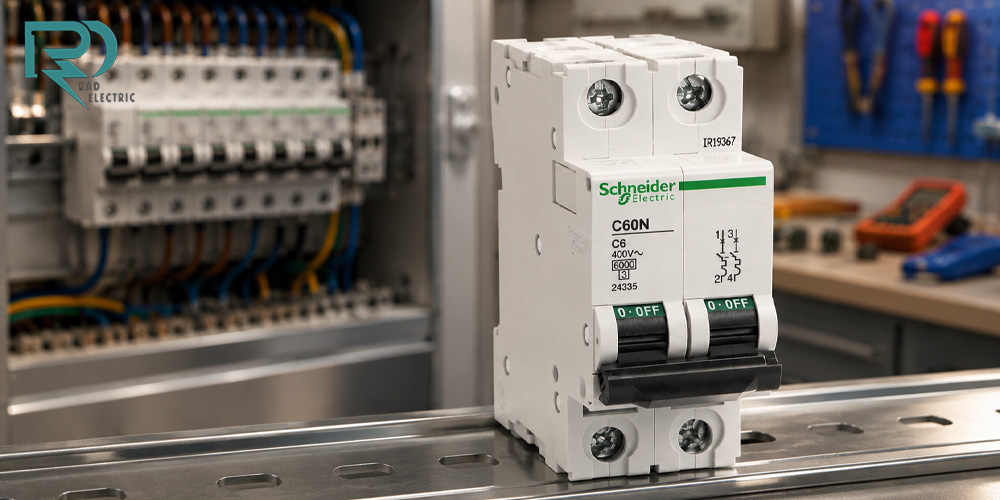

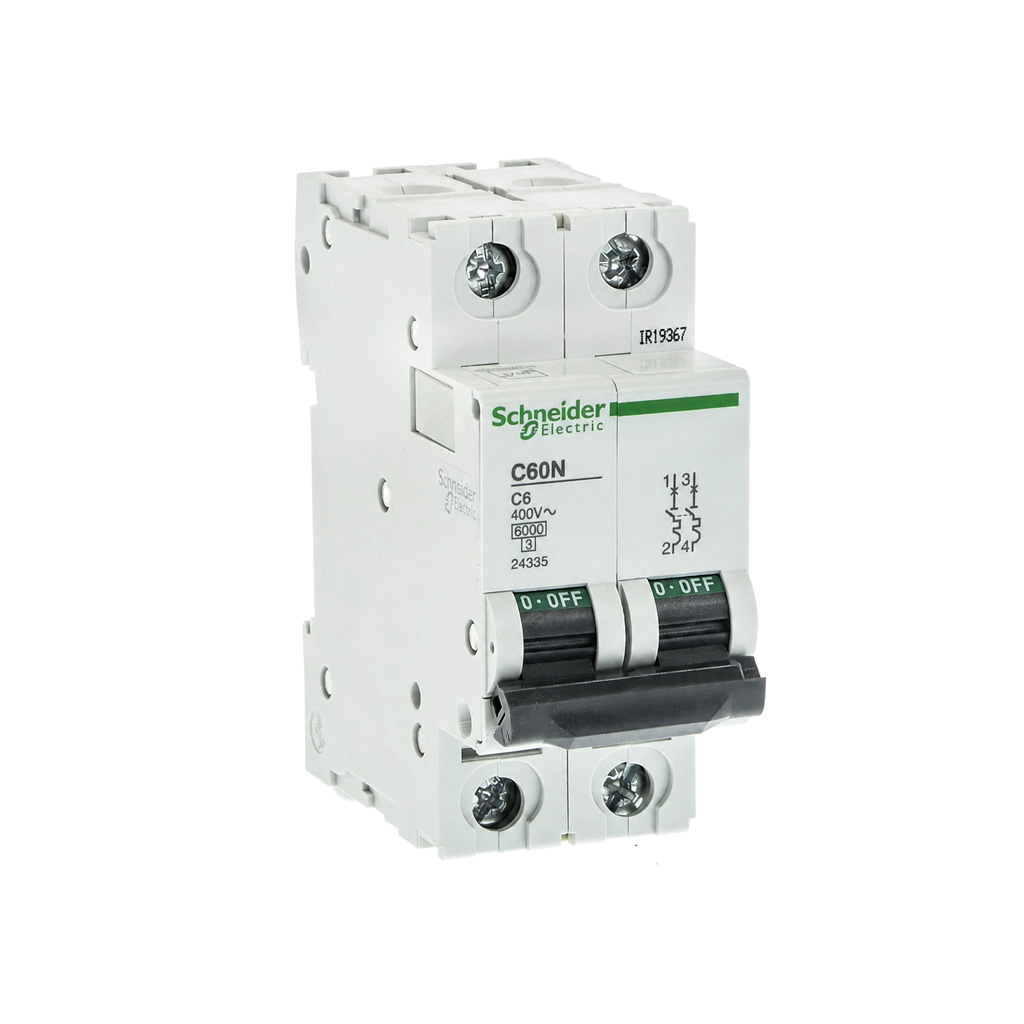

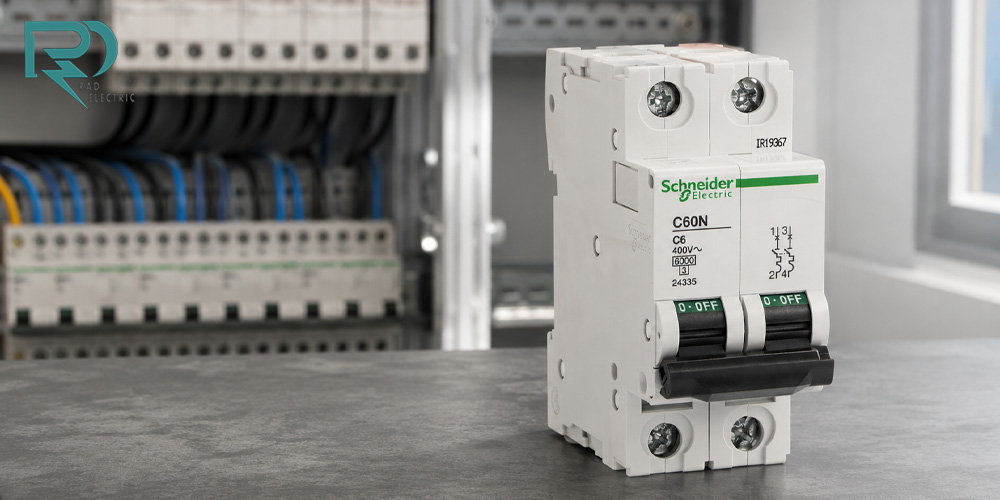

کلید مینیاتوری دو پل 6 آمپر اشنایدر مدل C60N با کد 24335

توضیحات

توضیحات محصول کلید مینیاتوری دو پل 6 آمپر اشنایدر مدل C60N با کد 24335

کلید مینیاتوری دو پل 6 آمپر اشنایدر مدل C60N با کد 24335 یکی از کلیدهای مینیاتوری سری C60 از خانواده Multi9 شرکت Schneider Electric است. این محصول با آرایش دو پل یا 2P، جریان نامی 6 آمپر و منحنی قطع C طراحی شده و برای استفاده در مدارهای توزیع برق کاربرد دارد. فناوری تریپ این کلید از نوع حرارتی-مغناطیسی است و برای شبکه های AC در فرکانس 50/60 هرتز مشخص شده است.

کد فنی 24335 در ساختار محصولات C60N به مدل دو پل 6 آمپر اختصاص دارد. وجود دو پل محافظت شده باعث می شود این تجهیز در مدارهایی که حفاظت دو هادی اهمیت دارد مورد استفاده قرار گیرد. جریان نامی کلید 6 آمپر در دمای 30 درجه سانتی گراد تعیین شده است. همچنین منحنی قطع C و عملکرد حرارتی-مغناطیسی، مشخصات اصلی این کلید را برای انتخاب در مدارهای الکتریکی مشخص می کنند.

این مدل کلید حفاظتی برای نصب در تابلوهای برق و تجهیزات توزیع طراحی شده و امکان نصب آن روی ریل DIN متقارن 35 میلی متری وجود دارد. ساختار ماژولار C60N، استفاده از آن را در تابلوهای برق و مجموعه های حفاظتی که به تجهیزات نصب شونده روی ریل نیاز دارند، امکان پذیر می کند. ابعاد ثبت شده برای محصول شامل ارتفاع 81 میلی متر، عرض 36 میلی متر و عمق 73 میلی متر است.

مشخصات فنی کلید مینیاتوری C60N کد 24335

کلید مینیاتوری اشنایدر C60N با کد 24335 دارای جریان نامی 6 آمپر و دو پل محافظت شده است. نوع شبکه مورد استفاده برای این مدل AC بوده و فرکانس شبکه 50/60 هرتز اعلام شده است. منحنی قطع کلید C است و فناوری قطع آن از نوع Thermal-Magnetic یا حرارتی-مغناطیسی است.

ولتاژهای کاری نامی اعلام شده برای این مدل شامل 230 تا 240 ولت AC، 400 تا 415 ولت AC، 130 ولت AC و 230/400 ولت AC در فرکانس 50/60 هرتز است. ظرفیت قطع نیز بسته به سطح ولتاژ و استاندارد مورد استفاده متفاوت است. برای مثال، مقدار Icu در 230 تا 240 ولت AC برابر 10 کیلوآمپر و در 400 تا 415 ولت AC برابر 3 کیلوآمپر اعلام شده است. مقدار Icn در 230/400 ولت AC مطابق استاندارد EN 60898 برابر 6000 آمپر است.

محدوده عملکرد تریپ مغناطیسی این کلید 5 تا 10 برابر جریان نامی، یعنی In، اعلام شده است. کلید همچنین دارای نشانگر وضعیت کنتاکت است و وضعیت روشن یا خاموش را به صورت محلی نمایش می دهد. قابلیت جداسازی نیز برای آن مطابق IEC 60947-2 در نظر گرفته شده است.

طراحی و نصب

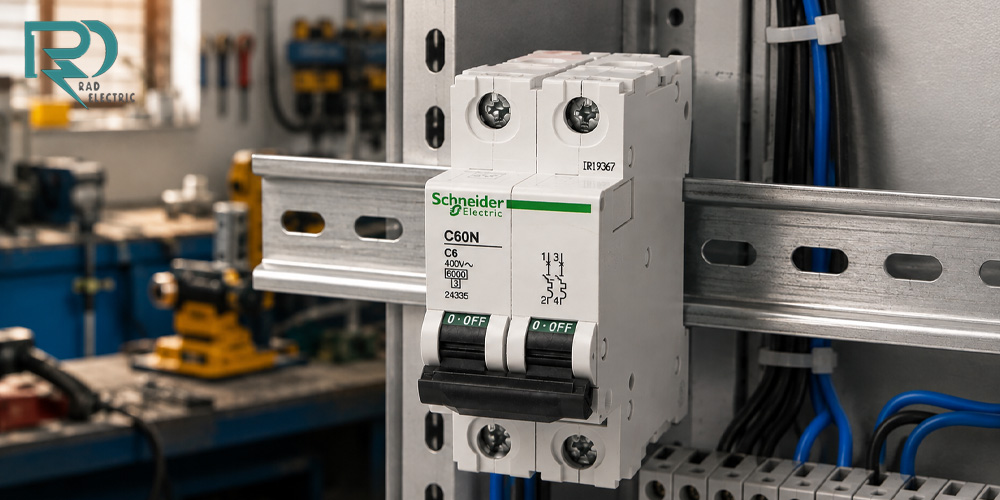

C60N 24335 یک کلید مینیاتوری دو پل با طراحی ماژولار است که برای نصب روی ریل DIN متقارن 35 میلی متری ساخته شده است. روش نصب محصول به صورت Clip-on است و عرض آن معادل چهار گام 9 میلی متری است. این ساختار باعث می شود محصول در فضای مشخص شده تابلوهای برق قابل نصب و استفاده باشد.

ترمینال های این کلید از نوع Tunnel هستند و برای اتصال هادی انعطاف پذیر تا سطح مقطع 16 میلی مترمربع و هادی سخت تا سطح مقطع 25 میلی مترمربع مشخص شده اند. این مشخصات در زمان طراحی و مونتاژ تابلو باید با نوع سیم یا کابل مورد استفاده و شرایط نصب مطابقت داده شود.

وزن خالص محصول 0.24 کیلوگرم اعلام شده و دوام مکانیکی آن 20 هزار سیکل است. همچنین برای این کلید نشانگر وضعیت کنتاکت در نظر گرفته شده تا وضعیت عملکرد آن قابل مشاهده باشد.

منحنی C در کلید مینیاتوری 6 آمپر اشنایدر

کلید مینیاتوری C60N کد 24335 با منحنی قطع C عرضه شده است. این مشخصه یکی از پارامترهای اصلی هنگام انتخاب کلید مینیاتوری است و باید در کنار جریان نامی، نوع شبکه و شرایط مدار بررسی شود. در این مدل، محدوده تریپ مغناطیسی 5 تا 10 برابر جریان نامی تعیین شده است.

جریان نامی 6 آمپر نیز مشخص می کند که این کلید برای مدارهایی با جریان نامی مشخص شده در نظر گرفته شده است. بنابراین انتخاب آن باید بر اساس مشخصات واقعی مدار و الزامات حفاظتی پروژه انجام شود.

کاربرد کلید مینیاتوری دو پل C60N

کد 24335 در گروه کلیدهای مینیاتوری C60N قرار می گیرد و کاربرد دستگاه در اسناد فنی، توزیع برق عنوان شده است. دو پل بودن محصول و وجود دو پل محافظت شده، از مشخصات مهم آن برای انتخاب تجهیزات حفاظتی تابلو برق محسوب می شود.

این کلید مینیاتوری اشنایدر (MCB) برای پروژه هایی که به کلید مینیاتوری دو پل با جریان نامی 6 آمپر، منحنی C و عملکرد حرارتی-مغناطیسی نیاز دارند، قابل بررسی است. استفاده نهایی از کلید باید بر اساس مشخصات مدار، ولتاژ کاری، جریان مورد نیاز و الزامات حفاظتی انجام شود.

استانداردها و مشخصات حفاظتی

کلید مینیاتوری اشنایدر C60N کد 24335 مطابق اطلاعات فنی موجود با استانداردهای EN/IEC 60947-2 و IEC 60898 مرتبط است. این محصول دارای کلاس محدودکنندگی 3 مطابق EN/IEC 60947-2 نیز معرفی شده است.

برای این مدل، ظرفیت قطع سرویس در شرایط مختلف نیز مشخص شده است. مقدار Ics در 230 تا 240 ولت AC برابر 7.5 کیلوآمپر و در 400 تا 415 ولت AC برابر 2.25 کیلوآمپر اعلام شده است. این مقادیر باید متناسب با ولتاژ و استاندارد مربوطه بررسی شوند.

شرایط محیطی و عملکردی

طبق اطلاعات فنی موجود، محدوده دمای محیط برای عملکرد این کلید از 25- تا 60 درجه سانتی گراد و محدوده دمای نگهداری از 40- تا 70 درجه سانتی گراد است. محصول برای ارتفاع کاری تا 2000 متر نیز مشخص شده و مقدار رطوبت نسبی 95 درصد در دمای 55 درجه سانتی گراد در مشخصات محیطی آن درج شده است.

این اطلاعات هنگام بررسی شرایط نصب اهمیت دارند و باید محیط واقعی پروژه با محدوده های اعلام شده برای محصول مطابقت داشته باشد.

خرید کلید مینیاتوری دو پل 6 آمپر اشنایدر C60N

فروشگاه برق و صنعت راد در زمینه تأمین تجهیزات برق صنعتی و اتوماسیون فعالیت دارد و محصولات برند اشنایدر را در گروه تجهیزاتی مانند کلیدهای حفاظتی، کلید مینیاتوری، کنتاکتور، رله و درایو ارائه می کند. این مجموعه، تأمین محصولات اصل اشنایدر الکتریک، مشاوره تخصصی و پشتیبانی در انتخاب و تأمین تجهیزات را از خدمات خود معرفی کرده است.

تیم برق و صنعت راد از کارشناسان حوزه برق و اتوماسیون تشکیل شده و بر ارائه مشاوره تخصصی برای انتخاب و تأمین تجهیزات صنعتی تأکید دارد. این مجموعه همچنین تضمین کیفیت و اصالت محصولات و پاسخگویی سریع را از اولویت های خود اعلام کرده است.

اگر برای پروژه خود به کلید مینیاتوری دو پل 6 آمپر اشنایدر مدل C60N نیاز دارید، کد فنی 24335 مشخصه اصلی این محصول برای شناسایی و خرید است. هنگام سفارش، تطبیق کد 24335، تعداد پل، جریان نامی 6 آمپر و منحنی C با نیاز فنی پروژه اهمیت دارد.

جمع بندی

کلید مینیاتوری دو پل 6 آمپر اشنایدر C60N با کد 24335، یک MCB دو پل از سری C60 و خانواده Multi9 است که با جریان نامی 6 آمپر، منحنی قطع C و مکانیزم حرارتی-مغناطیسی ارائه شده است. این مدل برای شبکه AC با فرکانس 50/60 هرتز طراحی شده و امکان نصب روی ریل DIN متقارن 35 میلی متری را دارد. ابعاد آن 81 × 36 × 73 میلی متر و وزن خالص آن 0.24 کیلوگرم اعلام شده است.

کد 24335 در حال حاضر در فهرست محصولات متوقف شده Schneider Electric قرار دارد و برای آن در برخی صفحات رسمی، جایگزین مستقیمی اعلام نشده است؛ بنابراین در زمان خرید این کد، تطبیق دقیق شماره فنی و شرایط تأمین اهمیت دارد.
