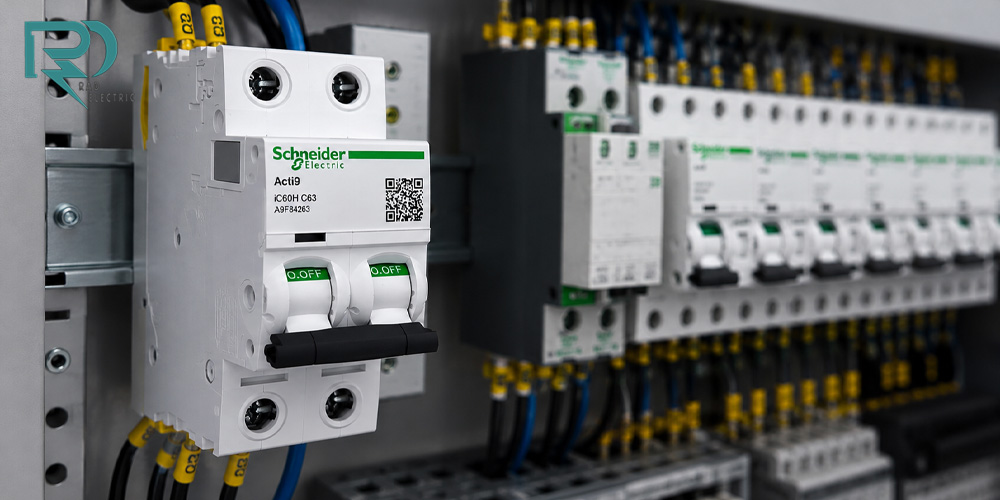

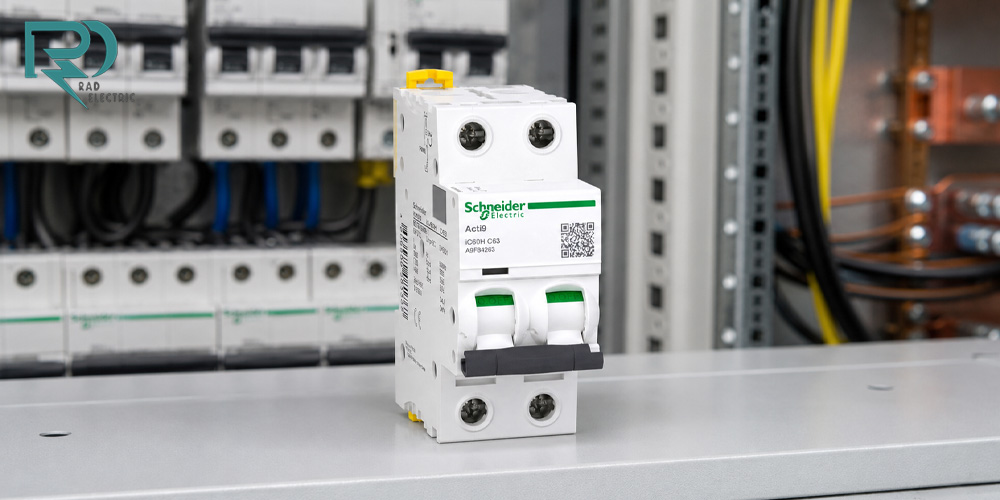

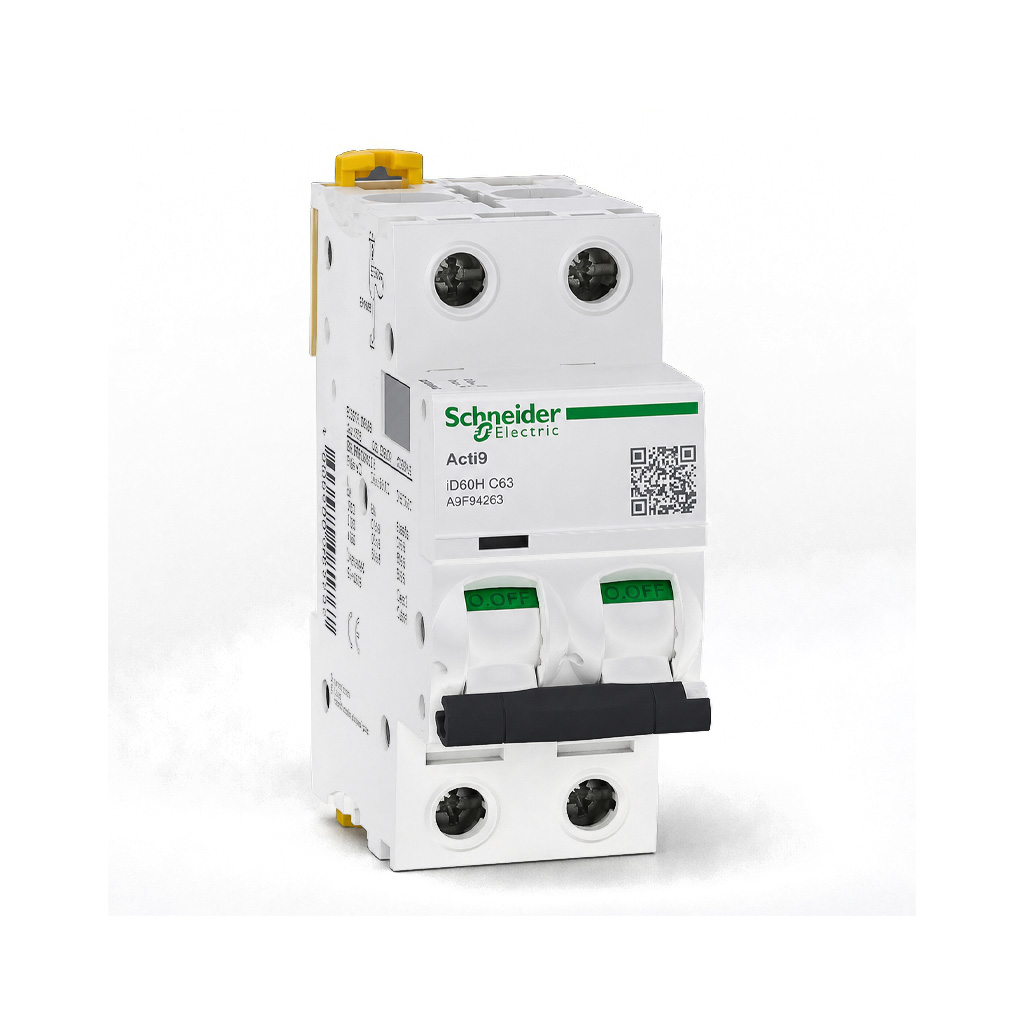

کلید مینیاتوری دو پل 63 آمپر 10KA اشنایدر با کد A9F84263

توضیحات

توضیحات محصول کلید مینیاتوری دو پل 63 آمپر 10KA اشنایدر با کد A9F84263

اگر برای تابلو برق یا یک مدار الکتریکی به دنبال یک کلید حفاظتی مطمئن و باکیفیت هستید، کلید مینیاتوری دو پل 63 آمپر 10KA اشنایدر با کد A9F84263 می تواند یکی از گزینه های قابل بررسی باشد. این محصول از سری Acti9 iC60H شرکت Schneider Electric است و برای حفاظت مدار در برابر دو مشکل مهم، یعنی اضافه بار و اتصال کوتاه، طراحی شده است.

A9F84263 یک کلید مینیاتوری دو پل (2P) با جریان نامی 63 آمپر است و مشخصه قطع آن منحنی C است. یکی از ویژگی هایی که در عنوان این محصول هم دیده می شود، ظرفیت قطع 10KA است. این مقدار طبق استاندارد IEC/EN 60898-1 در ولتاژ 400VAC اعلام شده و نشان می دهد کلید برای قطع جریان اتصال کوتاه در شرایط تعریف شده طراحی شده است.

در واقع، اگر بخواهیم خیلی ساده بگوییم، وظیفه این کلید این است که وقتی جریان مدار از محدوده مجاز خارج می شود، قبل از اینکه این جریان به کابل ها و تجهیزات آسیب جدی وارد کند، مدار را قطع کند. همین موضوع باعث می شود MCBها یکی از اجزای مهم هر تابلو برق و سیستم توزیع برق باشند.

کلید A9F84263 چه مشخصاتی دارد؟

این مدل از اشنایدر با کد فنی A9F84263 عرضه می شود و مشخصات آن برای تشخیص دقیق محصول اهمیت زیادی دارد. این کلید دارای دو پل است و هر دو پل آن حفاظت شده هستند. جریان نامی 63 آمپر، منحنی C و ظرفیت قطع 10KA از اصلی ترین ویژگی های آن هستند.

از نظر نصب نیز A9F84263 یک محصول مدولار است که روی ریل DIN قرار می گیرد. عرض آن حدود 36 میلی متر یا 4 ماژول است؛ بنابراین در زمان طراحی تابلو باید فضای لازم برای چهار ماژول در نظر گرفته شود.

این محصول همچنین دارای ولتاژ عایقی نامی 500VAC و کلاس محدودکنندگی Class 3 است. درجه حفاظت ترمینال های آن IP20 اعلام شده و برای شرایط کاری متعارف تجهیزات نصب شده داخل تابلو طراحی شده است.

دو پل بودن کلید چه مزیتی دارد؟

یکی از اولین مشخصاتی که در زمان خرید این محصول به چشم می آید، دو پل بودن آن است. A9F84263 دارای 2 پل و 2 پل حفاظت شده است. این ساختار باعث می شود بتوان از آن در مدارهایی استفاده کرد که به حفاظت و قطع هم زمان دو مسیر نیاز دارند.

البته دو پل بودن کلید به این معنی نیست که این مدل برای تمام مدارهای دو سیمه یا دو مسیره مناسب است. نوع سیستم برق، نحوه سیم کشی، نوع بار و طراحی تابلو باید در زمان انتخاب بررسی شود. به زبان ساده، بهتر است فقط بر اساس آمپراژ تصمیم نگیرید و کل مشخصات مدار را در نظر بگیرید.

منحنی C برای چه مدارهایی مناسب است؟

کلیدهای منحنی C معمولاً برای مدارهایی استفاده می شوند که هنگام روشن شدن تجهیزات، جریان لحظه ای بیشتری ایجاد می کنند. به همین دلیل در بسیاری از مدارهای عمومی، تابلوهای توزیع و برخی تجهیزات دارای جریان راه اندازی، این منحنی کاربرد دارد.

مزیت انتخاب منحنی مناسب این است که کلید در زمان راه اندازی عادی تجهیزات، بی دلیل قطع نکند و در عین حال هنگام ایجاد شرایط خطا بتواند وظیفه حفاظتی خود را انجام دهد. البته انتخاب منحنی C باید بر اساس نوع بار، جریان راه اندازی و شرایط واقعی مدار انجام شود. بنابراین اگر برای یک پروژه صنعتی قصد خرید دارید، بهتر است مشخصات مصرف کننده و کابل نیز بررسی شود.

ظرفیت قطع 10KA یعنی چه؟

عبارت 10KA یکی از مهم ترین مشخصات این مدل کلید مینیاتوری اشنایدر است. ظرفیت قطع در واقع نشان می دهد کلید در شرایط مشخص استاندارد، توانایی قطع چه مقدار جریان اتصال کوتاه را دارد. برای این مدل، ظرفیت قطع طبق IEC/EN 60898-1 برابر 10KA در 400VAC اعلام شده است. بنابراین انتخاب این کلید برای یک تابلو باید با سطح اتصال کوتاه احتمالی همان نقطه از شبکه هماهنگ باشد.

در مشخصات فنی این مدل، ظرفیت قطع مطابق IEC/EN 60947-2 نیز برای شرایط مشخص اعلام شده است. به همین دلیل هنگام طراحی حرفه ای تابلو، فقط نگاه کردن به عبارت 10KA کافی نیست و باید ولتاژ، استاندارد و شرایط نصب هم در نظر گرفته شود.

حفاظت در برابر اضافه بار و اتصال کوتاه

کلید مینیاتوری A9F84263 برای دو نوع خطای اصلی مدار طراحی شده است: اضافه بار و اتصال کوتاه.

اضافه بار زمانی اتفاق می افتد که جریان مصرفی مدار برای مدت مشخصی بیشتر از مقدار مجاز شود. اگر این وضعیت ادامه پیدا کند، کابل ها و تجهیزات ممکن است بیش از حد گرم شوند. کلید مینیاتوری با عملکرد حفاظتی خود می تواند مدار را در چنین شرایطی قطع کند. اتصال کوتاه شرایط متفاوتی دارد و معمولاً باعث ایجاد جریان بسیار زیادی در مدت کوتاه می شود. در این حالت نیز مکانیزم قطع کلید وارد عمل می شود تا جریان خطا را قطع کند.  در نتیجه، استفاده از یک MCB مناسب می تواند نقش مهمی در افزایش ایمنی مدار داشته باشد.

VisiTrip و VisiSafe؛ امکانات کاربردی اشنایدر

یکی از نکات مثبت سری Acti9 iC60H، وجود قابلیت هایی مثل VisiTrip و VisiSafe است. VisiTrip به تشخیص وضعیت قطع ناشی از خطا کمک می کند. این ویژگی در تابلوهایی که چندین کلید کنار هم نصب شده اند، کاربرد زیادی دارد؛ چون تکنسین راحت تر می تواند کلیدی را که به دلیل خطا قطع شده شناسایی کند. VisiSafe نیز برای نمایش وضعیت کنتاکت ها و کمک به تشخیص وضعیت مناسب برای عملیات تعمیر و نگهداری طراحی شده است. این امکانات شاید در یک تابلو کوچک چندان مهم به نظر نرسند، اما در تابلوهای صنعتی و تابلوهایی با تعداد زیاد کلید، می توانند کار عیب یابی و سرویس را ساده تر کنند.

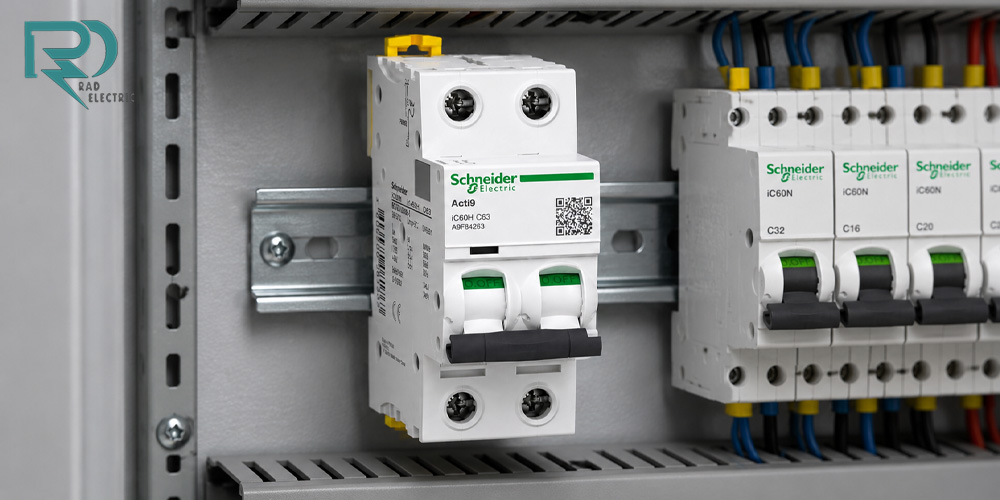

نصب آسان روی ریل DIN

یکی دیگر از مزیت های A9F84263 طراحی مدولار آن است. این کلید به راحتی روی ریل DIN تابلو نصب می شود و در کنار سایر تجهیزات مدولار قرار می گیرد.

عرض 36 میلی متری، یعنی 4 ماژول، باعث می شود فضای مورد نیاز آن از قبل در طراحی تابلو مشخص باشد. نصب ریل DIN همچنین باعث می شود در صورت نیاز به تعمیر یا تعویض، دسترسی به کلید راحت تر باشد. این ویژگی برای تابلوهای صنعتی، تابلوهای توزیع و سیستم هایی که تعداد زیادی تجهیزات مدولار دارند، اهمیت زیادی دارد.

کلید مینیاتوری 63 آمپر اشنایدر برای چه کاربردهایی مناسب است؟

A9F84263 را می توان با توجه به مشخصاتش در انواع تابلوهای برق و مدارهای توزیع استفاده کرد. تابلوهای برق صنعتی، ساختمان های تجاری، مدارهای عمومی و برخی تجهیزات و ماشین آلات از جمله کاربردهایی هستند که می توانند به بررسی این مدل نیاز داشته باشند.

البته مهم است که قبل از نصب، ظرفیت کابل و جریان واقعی بار بررسی شود. برای مثال، صرفاً اینکه یک کلید 63 آمپر است، به این معنی نیست که باید روی هر کابلی که به صورت اسمی 63 آمپر در نظر گرفته شده نصب شود. هماهنگی بین کلید، کابل، بار و شرایط شبکه موضوع مهمی در طراحی سیستم حفاظتی است.

چرا A9F84263 اشنایدر انتخاب خوبی است؟

اگر بخواهیم ویژگی های این مدل را خلاصه کنیم، A9F84263 چند مزیت مهم را در یک محصول جمع کرده است؛ دو پل بودن، جریان نامی 63 آمپر، منحنی C، ظرفیت قطع 10KA، نصب روی ریل DIN و امکاناتی مانند VisiTrip و VisiSafe.

از طرف دیگر، سری Acti9 iC60H برای استفاده در سیستم های حفاظتی و تابلوهای برق طراحی شده و مشخصات فنی آن برای کاربردهای مختلف صنعتی و ساختمانی قابل بررسی است. بنابراین اگر مشخصات پروژه شما با این ویژگی ها هماهنگ باشد، A9F84263 می تواند گزینه مناسبی برای حفاظت مدار باشد.

خرید A9F84263 از فروشگاه برق و صنعت راد

فروشگاه برق و صنعت راد با تمرکز بر تأمین تجهیزات اصل Schneider Electric تلاش می کند خرید تجهیزات برق صنعتی را برای مشتریان ساده تر و مطمئن تر کند. در راد فقط بحث فروش محصول مطرح نیست؛ مشاوره تخصصی، انتخاب درست تجهیز و پشتیبانی نیز بخش مهمی از خدمات مجموعه است.

برای محصولی مانند A9F84263، داشتن اطلاعات درست درباره جریان نامی، تعداد پل، منحنی قطع و ظرفیت قطع اهمیت زیادی دارد. کارشناسان راد با تجربه در حوزه برق و اتوماسیون صنعتی می توانند در انتخاب تجهیزات متناسب با نیاز پروژه راهنمایی لازم را ارائه دهند.

جمع بندی

در نهایت، کلید مینیاتوری دو پل 63 آمپر 10KA اشنایدر A9F84263 انتخابی مناسب برای پروژه هایی است که به یک MCB دو پل با جریان 63 آمپر، منحنی C و ظرفیت قطع 10KA نیاز دارند. پیش از خرید و نصب نیز بهتر است مشخصات مدار توسط متخصص برق بررسی شود تا کلید انتخاب شده با کابل، بار و سطح اتصال کوتاه شبکه کاملاً هماهنگ باشد.
