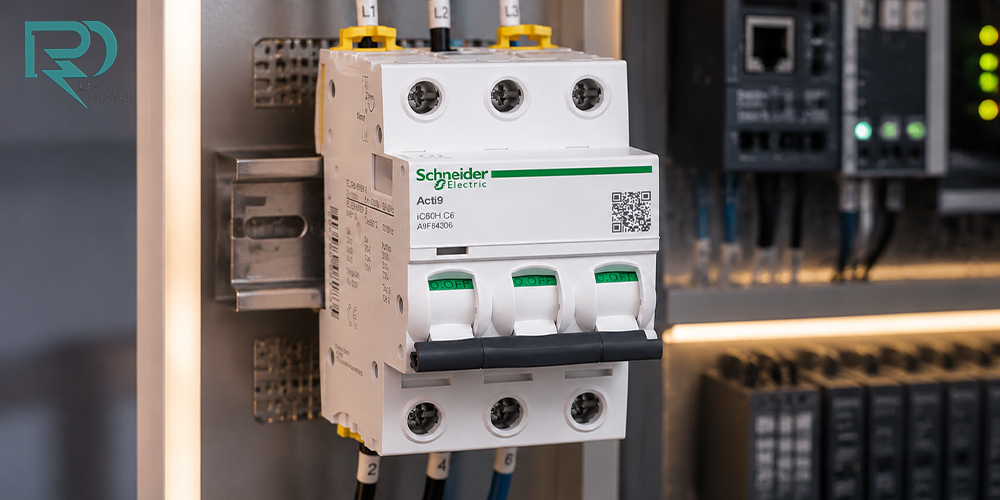

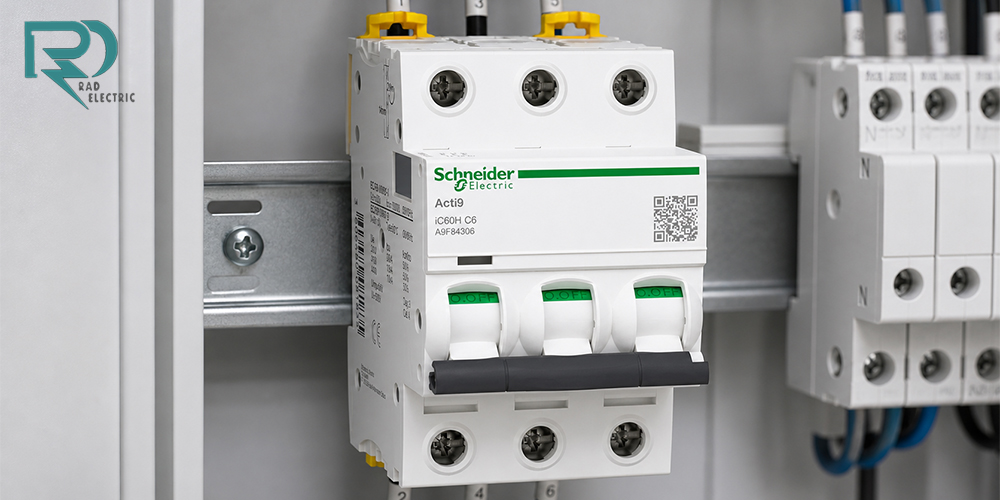

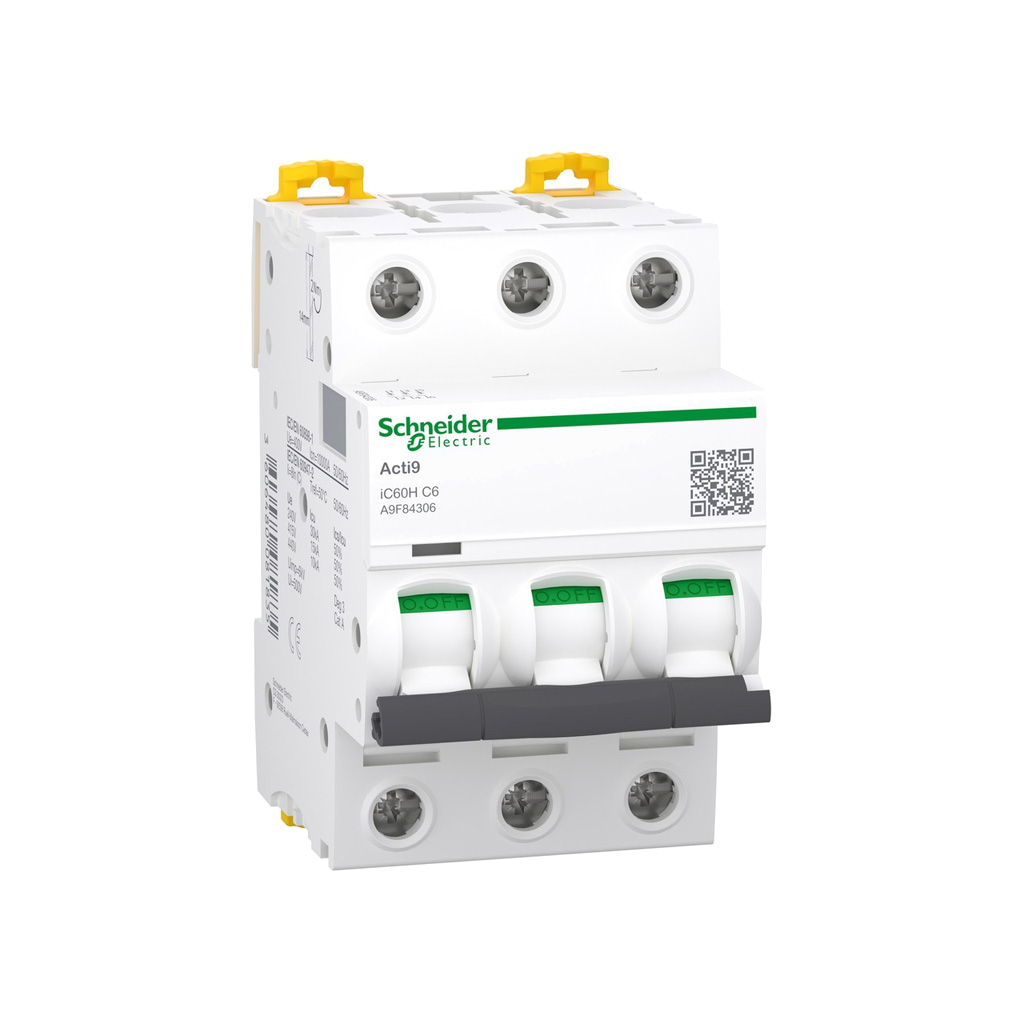

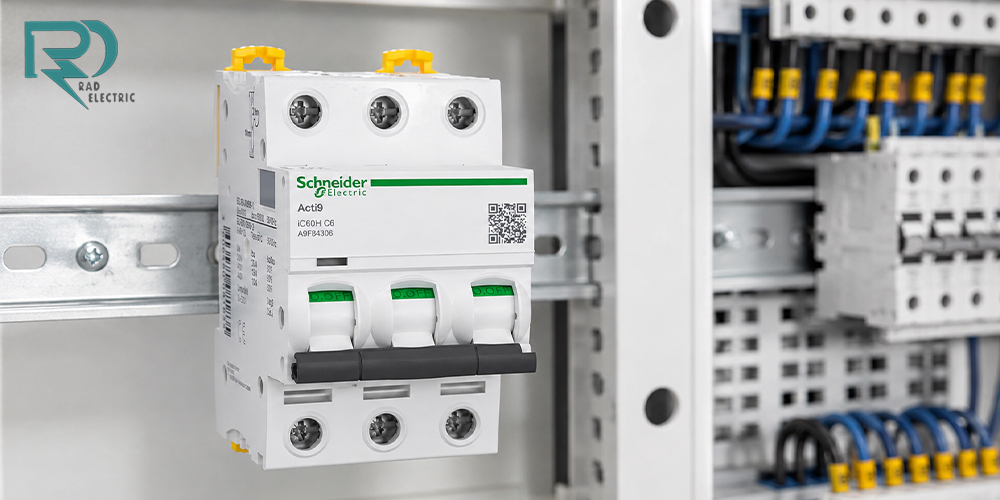

کلید مینیاتوری سه پل 6 آمپر 10KA اشنایدر با کد A9F84306

توضیحات

توضیحات محصول کلید مینیاتوری سه پل 6 آمپر 10KA اشنایدر با کد A9F84306

کلید مینیاتوری سه پل 6 آمپر 10KA اشنایدر با کد A9F84306 یکی از کلیدهای حفاظتی سری Acti9 iC60H شرکت Schneider Electric است که برای حفاظت مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه استفاده می شود. این مدل به صورت 3 پل (3P) طراحی شده و هر سه پل آن تحت حفاظت قرار دارند. جریان نامی کلید 6 آمپر و منحنی عملکرد آن C است؛ به همین دلیل می تواند در مدارهایی که در زمان راه اندازی یا شروع به کار، جریان لحظه ای بیشتری دارند، عملکرد مناسبی داشته باشد. مشخصات ثبت شده برای A9F84306 شامل قدرت قطع 10kA، منحنی C، سه پل و جریان نامی 6A است.

سری Acti9 iC60H اشنایدر برای استفاده در تابلوهای برق و سیستم های توزیع و کنترل طراحی شده و در کنار ابعاد نسبتاً جمع و جور، امکانات حفاظتی مناسبی در اختیار کاربر قرار می دهد. A9F84306 نیز از همین ساختار بهره می برد و به کمک مکانیزم حفاظتی خود می تواند در صورت افزایش غیرمجاز جریان یا ایجاد اتصال کوتاه، مدار را قطع کند. در نتیجه، استفاده از این کلید به کاهش احتمال آسیب دیدن سیم کشی و تجهیزات متصل به مدار کمک می کند.

مشخصات فنی کلید A9F84306

برای انتخاب یک کلید مینیاتوری، فقط مقدار آمپراژ مهم نیست و باید تعداد پل، منحنی قطع، قدرت قطع و نوع کاربرد را هم در نظر گرفت. مشخصات اصلی A9F84306 عبارت اند از:

برند: Schneider Electric
سری: Acti9 iC60H
نوع محصول: کلید مینیاتوری یا MCB
کد فنی: A9F84306
تعداد پل: 3 پل
تعداد پل های حفاظت شده: 3
جریان نامی: 6 آمپر
منحنی قطع: C
قدرت قطع: 10KA
ترمینال: Double Tunnel
کاربرد: حفاظت مدار در برابر اضافه بار و اتصال کوتاه
مناسب برای تابلوهای برق و مدارهای توزیع
طراحی ماژولار برای نصب در تابلو برق

منحنی C در کلید مینیاتوری A9F84306

یکی از مشخصات مهم این محصول، منحنی C است. منحنی قطع مشخص می کند کلید در برابر جریان های بالاتر از جریان نامی چه رفتاری داشته باشد. کلیدهای منحنی C معمولاً برای مدارهایی استفاده می شوند که در زمان روشن شدن تجهیزات، جریان راه اندازی آن ها برای مدت کوتاهی افزایش پیدا می کند.

به زبان ساده، اگر یک تجهیز در لحظه شروع کار جریان بیشتری بکشد، کلید منحنی C نسبت به یک کلید با منحنی حساس تر، امکان بیشتری برای تحمل جریان راه اندازی کوتاه مدت دارد. البته انتخاب منحنی مناسب باید بر اساس نوع مصرف کننده، جریان راه اندازی و طراحی مدار انجام شود و نباید صرفاً بر اساس آمپراژ کلید باشد.

قدرت قطع 10KA چه اهمیتی دارد؟

عبارت 10KA در عنوان A9F84306 به قدرت قطع اتصال کوتاه کلید اشاره دارد که این مشخصه یکی از مهم ترین مواردی است که هنگام انتخاب MCB برای یک تابلو برق باید بررسی شود.

در صورت وقوع اتصال کوتاه، جریان بسیار زیادی ممکن است در مدت کوتاهی از مدار عبور کند. کلید مینیاتوری باید توانایی قطع این جریان خطا را داشته باشد تا از ادامه پیدا کردن خطا و آسیب به تجهیزات جلوگیری شود. A9F84306 با قدرت قطع اعلام شده 10KA برای مدارهایی که سطح اتصال کوتاه آن ها در محدوده مجاز این کلید قرار دارد، گزینه مناسبی محسوب می شود.

بنابراین هنگام خرید، بهتر است قدرت اتصال کوتاه احتمالی در محل نصب با قدرت قطع کلید مقایسه شود. عدد بالاتر همیشه به معنی انتخاب بهتر نیست؛ مهم این است که مشخصات کلید با شرایط واقعی شبکه هماهنگ باشد.

سه پل بودن A9F84306 چه مزیتی دارد؟

A9F84306 یک کلید سه پل یا 3P است و برای مدارهای سه فاز کاربرد دارد. در این ساختار، سه مسیر مدار به صورت هماهنگ تحت حفاظت کلید قرار می گیرند. این ویژگی باعث می شود بتوان از آن در بخش هایی از تابلو برق که نیاز به حفاظت سه فاز دارند استفاده کرد.

سه پل بودن کلید همچنین باعث می شود کنترل و قطع مدار سه فاز به شکل یکپارچه انجام شود. به همین دلیل، هنگام طراحی تابلوهای برق صنعتی و توزیع برق، انتخاب یک MCB سه پل مناسب می تواند به مرتب تر شدن ساختار تابلو و افزایش هماهنگی سیستم حفاظتی کمک کند.

ترمینال های Double Tunnel

یکی دیگر از ویژگی های A9F84306، استفاده از Double Tunnel Terminals است. این نوع ترمینال برای ایجاد اتصال مناسب در مدار و سهولت بیشتر در سیم بندی طراحی شده است.

در زمان نصب تجهیزات حفاظتی، کیفیت اتصال سیم به ترمینال اهمیت زیادی دارد. اتصال نامناسب می تواند باعث افزایش مقاومت نقطه اتصال و در نتیجه ایجاد گرما شود. به همین دلیل، نصب صحیح سیم ها و رعایت گشتاور مناسب ترمینال ها باید مطابق دستورالعمل فنی سازنده انجام شود.

طراحی و نصب در تابلو برق

کلید A9F84306 با ساختار ماژولار سری Acti9 طراحی شده و برای استفاده در تابلوهای برق مناسب است. این نوع طراحی کمک می کند کلید در کنار سایر تجهیزات حفاظتی و کنترلی تابلو قرار بگیرد و فضای موجود به شکل منظم تری مورد استفاده قرار گیرد.

ا توجه به اینکه نصب تجهیزات برق صنعتی باید توسط فرد متخصص انجام شود، بهتر است قبل از نصب، نقشه مدار، جریان مصرفی، سطح اتصال کوتاه و هماهنگی کلید با سایر تجهیزات حفاظتی بررسی شود.

کاربردهای کلید مینیاتوری اشنایدر A9F84306

این کلید مینیاتوری اشنایدر (MCB) را می توان در بخش های مختلف سیستم های برق صنعتی و تابلویی مورد استفاده قرار داد. از جمله کاربردهای آن می توان به موارد زیر اشاره کرد:

• حفاظت مدارهای سه فاز
• تابلوهای توزیع برق
• تابلوهای کنترل صنعتی
• مدارهای فرمان و قدرت با جریان متناسب
• تجهیزات برق صنعتی
• سیستم های توزیع انرژی
• پروژه های اتوماسیون صنعتی
• مدارهایی که به کلید 6 آمپر با منحنی C نیاز دارند

البته انتخاب نهایی کلید باید بر اساس جریان واقعی مصرف کننده، نوع کابل، شرایط نصب و جریان اتصال کوتاه احتمالی انجام شود.

چرا خرید کلید اصل اشنایدر اهمیت دارد؟

در تجهیزات حفاظتی برق، کیفیت ساخت فقط روی طول عمر محصول تأثیر نمی گذارد؛ بلکه عملکرد صحیح کلید در شرایط خطا نیز اهمیت بسیار زیادی دارد. به همین دلیل، خرید محصول اصل و دارای مشخصات فنی قابل اعتماد اهمیت ویژه ای دارد.

A9F84306 یک محصول از سری Acti9 iC60H اشنایدر است و مشخصات فنی آن شامل 3 پل، 6 آمپر، منحنی C و قدرت قطع 10KA است. بنابراین هنگام خرید باید کد کامل محصول بررسی شود تا مدل 3 پل، جریان 6 آمپر و سری صحیح با نیاز پروژه مطابقت داشته باشد.

خرید از فروشگاه برق و صنعت راد

فروشگاه برق و صنعت راد در زمینه تأمین تجهیزات برق و اتوماسیون صنعتی فعالیت می کند و مجموعه ای از تجهیزات برندهای معتبر از جمله اشنایدر و زیمنس را ارائه می دهد. این فروشگاه علاوه بر فروش تجهیزات، روی مشاوره و راهنمایی تخصصی برای انتخاب محصول مناسب نیز تأکید دارد.

اگر برای پروژه خود به دنبال کلید مینیاتوری، تجهیزات حفاظتی، کنتاکتور، رله، درایو یا تجهیزات اتوماسیون اشنایدر هستید، مشاوره تخصصی می تواند از انتخاب اشتباه مدل جلوگیری کند. تیم برق و صنعت راد نیز خدمات مشاوره و پشتیبانی در زمینه تجهیزات برق و اتوماسیون صنعتی ارائه می دهد.

جمع بندی

در نهایت، کلید مینیاتوری سه پل 6 آمپر 10KA اشنایدر A9F84306 انتخابی مناسب برای پروژه هایی است که به یک MCB سه پل با جریان نامی 6 آمپر، منحنی C و قدرت قطع 10KA نیاز دارند. ترکیب سری Acti9 iC60H، حفاظت سه پل، طراحی ماژولار و ترمینال های Double Tunnel، این محصول را به گزینه ای کاربردی برای تابلوهای برق و سیستم های توزیع و کنترل تبدیل کرده است. برای انتخاب دقیق، حتماً شرایط شبکه و مشخصات مدار را با اطلاعات فنی کلید تطبیق دهید.
