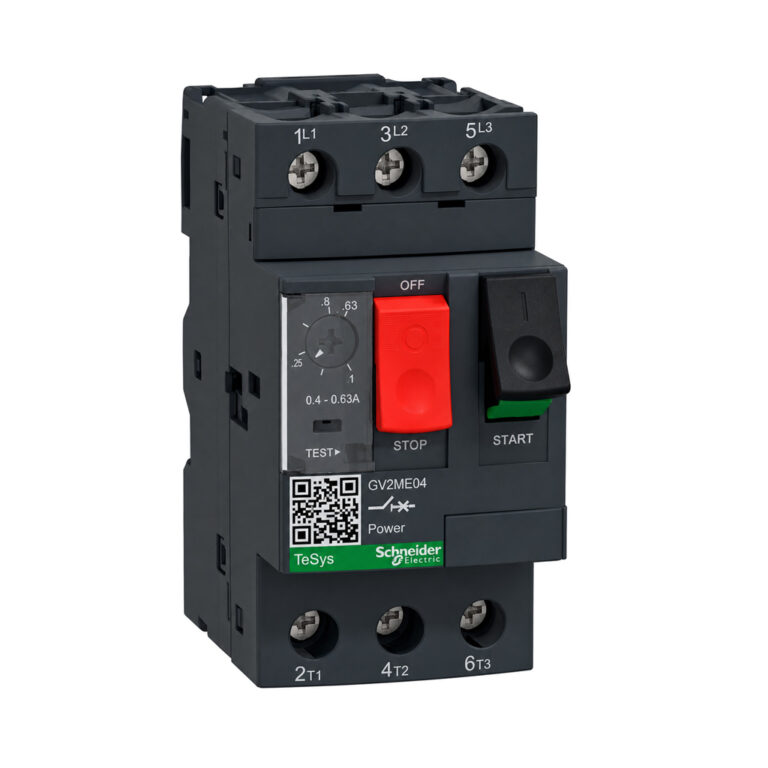

کلید حرارتی محافظ موتور 0.40 تا 0.63 آمپر اشنایدر مدل GV2ME04

توضیحات

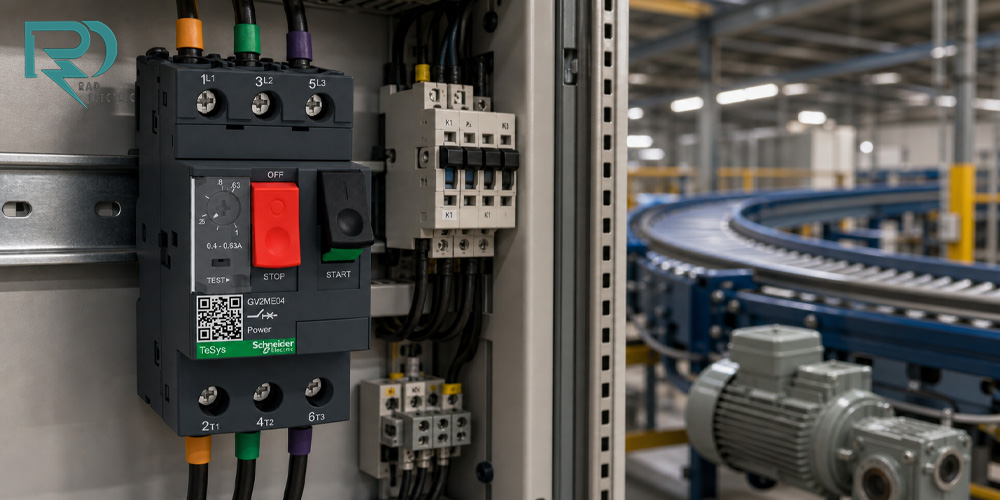

کلید حرارتی محافظ موتور 0.40 تا 0.63 آمپر اشنایدر مدل GV2ME04 چیست؟

کلید حرارتی GV2ME04 یکی از کلیدهای حفاظتی سری TeSys GV2 شرکت Schneider Electric است که برای حفاظت مدار و موتور در برابر خطاهای الکتریکی طراحی شده است. این تجهیز در دسته Motor Protection Circuit Breaker قرار می گیرد و با استفاده از مکانیزم حفاظت حرارتی و مغناطیسی، از موتور در برابر شرایط نامناسب جریان محافظت می کند.

یکی از مهم ترین ویژگی های GV2ME04، محدوده تنظیم حرارتی 0.40 تا 0.63 آمپر است. بنابراین هنگام انتخاب کلید حرارتی باید جریان نامی موتور و شرایط واقعی کار آن بررسی شود و تنظیم کلید متناسب با جریان موتور انجام شود. خود اشنایدر نیز تأکید می کند که تنظیم MPCB باید بر اساس جریان کامل موتور و شرایط کاربرد انجام شود تا از عملکرد نامناسب یا قطع های ناخواسته جلوگیری شود.

حفاظت حرارتی و مغناطیسی

GV2ME04 از فناوری Thermal-Magnetic استفاده می کند. بخش حرارتی برای حفاظت در برابر اضافه بار و بخش مغناطیسی برای واکنش سریع تر در شرایط اتصال کوتاه به کار می رود. در نتیجه، این تجهیز نسبت به یک کلید ساده، نقش کامل تری در حفاظت مدار موتور دارد.

این ساختار باعث می شود GV2ME04 گزینه ای مناسب برای مدارهایی باشد که نیاز به حفاظت اختصاصی موتور دارند و قرار است تجهیزات حفاظتی و کنترلی در تابلو برق صنعتی به شکل منظم و یکپارچه نصب شوند.

محدوده تنظیم 0.40 تا 0.63 آمپر

یکی از مهم ترین مشخصات این مدل، محدوده تنظیم حفاظت حرارتی 0.4 تا 0.63 آمپر است. جریان نامی خود تجهیز 0.63 آمپر اعلام شده است.

این محدوده باعث می شود GV2ME04 برای موتورهایی با جریان کاری پایین مناسب باشد. انتخاب دقیق کلید باید بر اساس جریان پلاک موتور، نوع بار، شرایط راه اندازی و الزامات مدار انجام شود.

سه پل بودن GV2ME04

این مدل به صورت 3P یا سه پل ساخته شده و برای مدارهای موتور سه فاز کاربرد دارد. ساختار سه پل باعث می شود هر سه فاز مدار موتور در مسیر حفاظتی قرار بگیرند.

در انتخاب کلید حرارتی، تنها توجه به آمپراژ کافی نیست و تعداد پل ها و نوع مدار نیز اهمیت دارد. GV2ME04 از این نظر برای مدارهای سه فاز طراحی شده است.

کنترل با پوش باتن

GV2ME04 دارای Push-Button Control است و برای کنترل دستی Start/Stop مدار مورد استفاده قرار می گیرد. طبق اطلاعات رسمی اشنایدر، عملکرد Start/Stop این کلید با پوش باتن برای 100,000 سیکل در AC-3 تضمین شده است.

این ویژگی استفاده از کلید را در تابلوهای برق و مدارهای موتور ساده تر می کند و امکان کنترل مستقیم وضعیت مدار را در اختیار اپراتور قرار می دهد.

ترمینال های پیچی

اتصال GV2ME04 از طریق Screw Clamp Terminals انجام می شود. این نوع ترمینال برای سیم کشی تابلوهای برق صنعتی کاربرد زیادی دارد و امکان اتصال مکانیکی مطمئن هادی ها را فراهم می کند. اشنایدر همچنین در خانواده TeSys GV2 روی اتصال قدرت مقاوم و بادوام با ترمینال های EverLink تأکید کرده است.

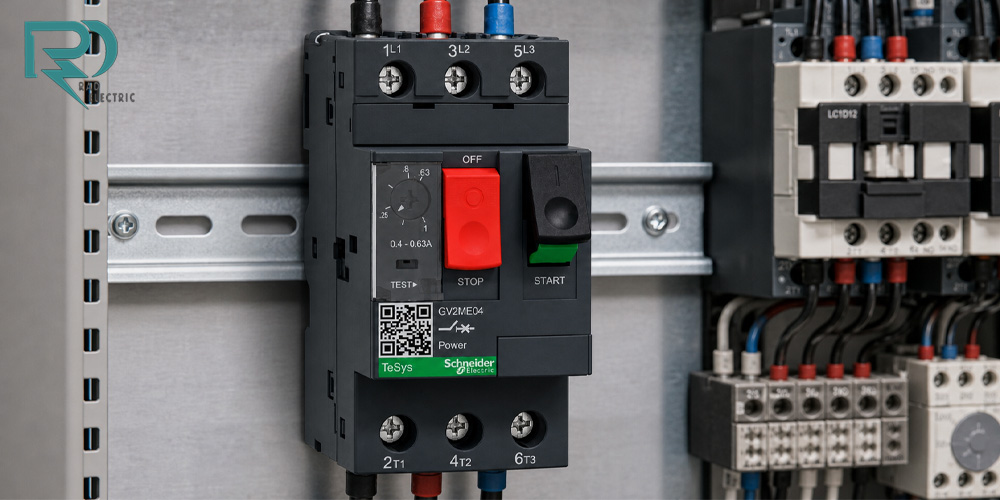

کاربردهای کلید حرارتی GV2ME04

GV2ME04 برای مدارهایی مناسب است که جریان موتور در محدوده 0.40 تا 0.63 آمپر قرار دارد و نیاز به حفاظت حرارتی-مغناطیسی وجود دارد.

برخی کاربردهای متداول:

• حفاظت موتورهای سه فاز با جریان پایین
• تابلوهای برق صنعتی
• مدارهای فرمان و قدرت موتور
• ماشین آلات صنعتی
• سیستم های اتوماسیون صنعتی
• مدارهای راه اندازی موتور
• تجهیزات تولیدی و ماشین آلات
• تابلوهای کنترل موتور
• مدارهای موتور مجهز به کنتاکتور
• پروژه های برق صنعتی با نیاز به حفاظت اختصاصی موتور

اشنایدر در جداول انتخاب موتور نیز GV2ME04 را در کنار کنتاکتورهای TeSys برای مدارهای موتور قرار داده است؛ برای انتخاب نهایی باید مشخصات واقعی موتور و مدار بررسی شود.

انتخاب GV2ME04 برای موتور

برای انتخاب کلید حرارتی اشنایدر (محافظ موتو) مناسب، صرفاً نباید بر اساس توان موتور تصمیم گرفت. جریان نامی درج شده روی پلاک موتور یکی از مهم ترین پارامترهاست.

اگر جریان کاری موتور در محدوده 0.40 تا 0.63 آمپر قرار دارد، GV2ME04 می تواند در محدوده تنظیمی خود گزینه مناسبی باشد. با این حال، شرایط راه اندازی، نوع بار، ولتاژ، فرکانس و الزامات حفاظتی مدار نیز باید بررسی شوند.

بهتر است قبل از خرید، جریان پلاک موتور و مشخصات مدار با محدوده تنظیم کلید تطبیق داده شود. اشنایدر نیز برای انتخاب MPCB بر تطبیق تنظیم کلید با جریان کامل موتور و شرایط کاربرد تأکید کرده است.

مزایای خرید کلید حرارتی اشنایدر GV2ME04

• حفاظت حرارتی-مغناطیسی

GV2ME04 برای ارائه حفاظت ترکیبی حرارتی و مغناطیسی در مدار موتور طراحی شده است.

• محدوده دقیق 0.40 تا 0.63 آمپر

این محدوده برای موتورهای کم جریان مناسب است و امکان تنظیم حفاظت حرارتی متناسب با جریان موتور را فراهم می کند.

• سه پل

ساختار 3P آن برای استفاده در مدارهای موتور سه فاز مناسب است.

• کنترل پوش باتنی

وجود Push-Button کنترل دستی مدار را ساده تر می کند.

• ساختار مناسب تابلو برق

امکان نصب روی ریل DIN 35 میلی متری، استفاده از GV2ME04 را در تابلوهای برق ساده تر می کند.

• برند معتبر Schneider Electric

GV2ME04 از خانواده TeSys GV2 اشنایدر است و برای کاربردهای حفاظت موتور طراحی شده است.

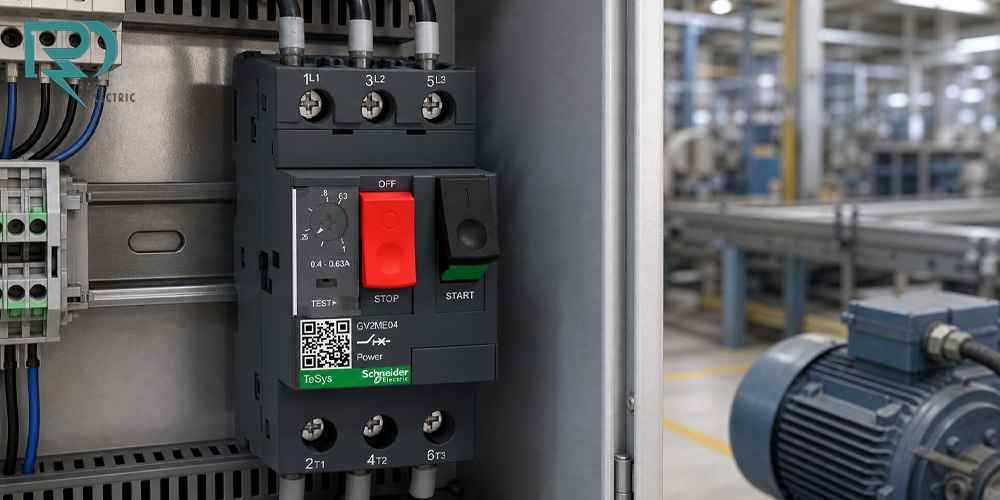

چرا کلید حرارتی GV2ME04 را از برق و صنعت راد بخریم؟

برق و صنعت راد به عنوان تأمین کننده تخصصی تجهیزات برق صنعتی و اتوماسیون، مجموعه ای از محصولات اشنایدر را ارائه می کند. این مجموعه روی تأمین تجهیزات، مشاوره فنی و پاسخگویی به نیازهای پروژه های صنعتی تمرکز دارد.

در راد، هدف فقط فروش محصول نیست؛ کارشناسان مجموعه می توانند در انتخاب تجهیزات مناسب برای مدار و پروژه صنعتی راهنمایی ارائه کنند. همچنین دسته بندی مستقلی برای کلید حرارتی اشنایدر (محافظ موتور) MPCB در سایت فروشگاه وجود دارد.

• تجربه بالا: برق و صنعت راد با تجربه کارشناسان حوزه برق و اتوماسیون، در زمینه تأمین تجهیزات صنعتی فعالیت می کند.
• تیم متخصص صنعتی: شناخت تجهیزات برق صنعتی و اتوماسیون به تیم فروش کمک می کند تا در انتخاب تجهیزات متناسب با نیاز پروژه، مشاوره تخصصی ارائه کند.
• تضمین کیفیت و اصالت: اصالت و کیفیت تجهیزات از اولویت های اعلام شده فروشگاه راد است.
• مشاوره قبل از خرید: در صورت تردید درباره محدوده جریان، نوع کلید حرارتی یا تناسب محصول با موتور، می توانید قبل از خرید برای انتخاب دقیق تر مشاوره بگیرید.

سوالات متداول

کلید حرارتی GV2ME04 برای چه موتوری مناسب است؟

GV2ME04 برای مدارهای موتور با محدوده تنظیم حفاظت حرارتی 0.40 تا 0.63 آمپر طراحی شده و ساختار سه پل آن برای مدارهای سه فاز مناسب است. انتخاب نهایی باید بر اساس جریان واقعی موتور و شرایط مدار انجام شود.

محدوده تنظیم GV2ME04 چقدر است؟

محدوده تنظیم حفاظت حرارتی این مدل 0.40 تا 0.63 آمپر است.

GV2ME04 چند پل است؟

این مدل سه پل یا 3P است و برای کاربردهای موتور سه فاز استفاده می شود.

GV2ME04 چه نوع حفاظتی دارد؟

GV2ME04 دارای حفاظت Thermal-Magnetic یا حرارتی-مغناطیسی است. این ساختار برای حفاظت موتور در برابر اضافه بار و خطاهای شدید مدار طراحی شده است.

آیا GV2ME04 قابلیت نصب روی ریل دارد؟

بله. طبق دیتاشیت اشنایدر، این مدل قابلیت نصب روی ریل DIN متقارن 35 میلی متر را دارد و امکان نصب روی پنل با آداپتور نیز برای آن ذکر شده است.

نوع ترمینال GV2ME04 چیست؟

اتصالات این مدل از نوع Screw Clamp Terminals یا ترمینال پیچی است.

آیا GV2ME04 جایگزین بی متال است؟

این دو تجهیز عملکرد کاملاً یکسانی ندارند. GV2ME04 یک کلید مدارشکن موتور با حفاظت حرارتی-مغناطیسی است، در حالی که بی متال عمدتاً برای حفاظت اضافه بار در مدار راه اندازی موتور استفاده می شود. انتخاب بین آنها به ساختار مدار و طراحی سیستم حفاظتی بستگی دارد.

ظرفیت قطع GV2ME04 چقدر است؟

طبق دیتاشیت رسمی، ظرفیت قطع نهایی Icu این مدل در شرایط و ولتاژهای مشخص تا 100kA اعلام شده است.
