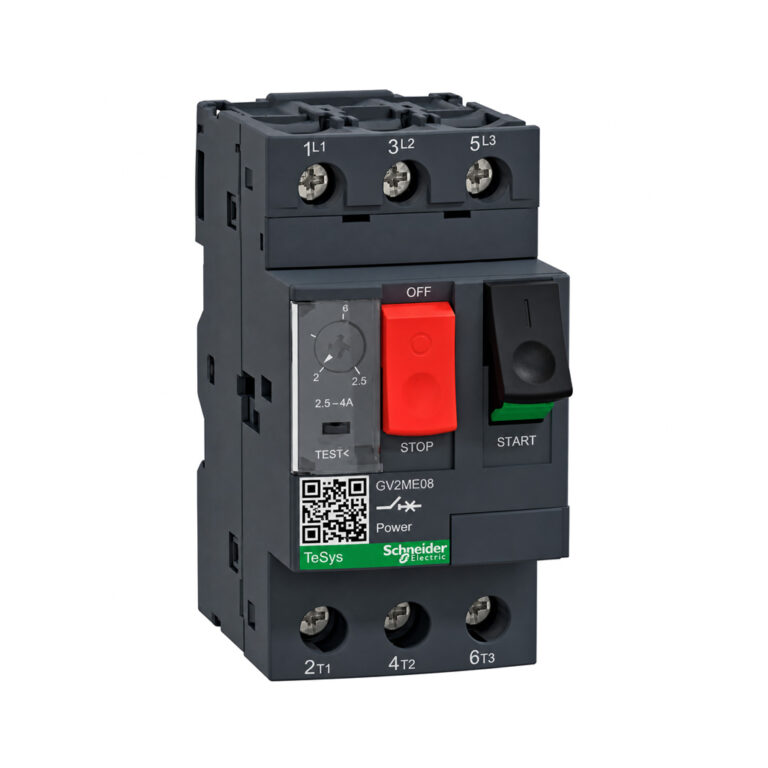

کلید حرارتی محافظ موتور 2.5 تا 4 آمپر اشنایدر مدل GV2ME08

توضیحات

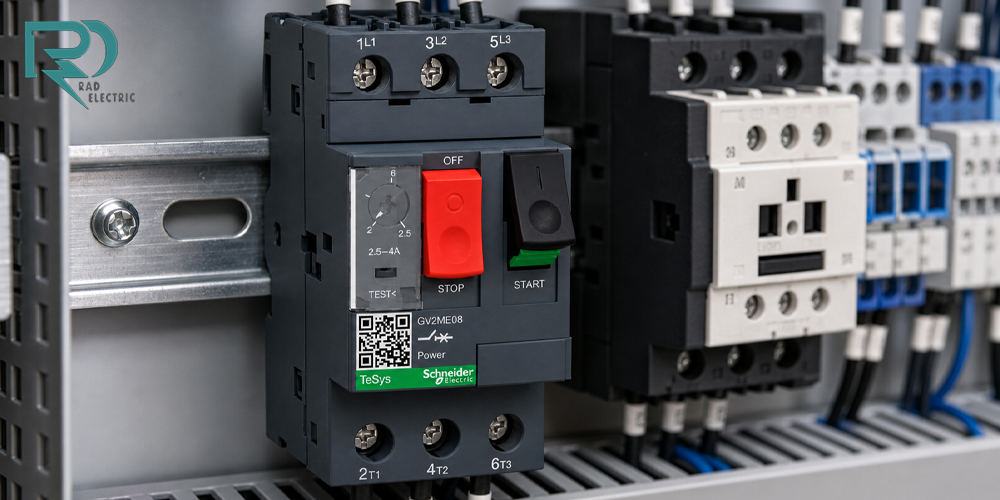

معرفی کلید حرارتی محافظ موتور 2.5 تا 4 آمپر اشنایدر مدل GV2ME08

کلید حرارتی محافظ موتور اشنایدر مدل GV2ME08 یکی از کلیدهای حفاظتی سری TeSys GV2 شرکت Schneider Electric است که برای حفاظت، کنترل و قطع مدار موتورهای الکتریکی در برابر اضافه بار و اتصال کوتاه طراحی شده است. این محصول دارای ساختار Thermal-Magnetic بوده و با برخورداری از 3 پل، برای استفاده در مدارهای موتورهای سه فاز گزینه ای مناسب محسوب می شود.

GV2ME08 دارای محدوده تنظیم حفاظت حرارتی 2.5 تا 4 آمپر است و برای موتورهایی که جریان کاری آن ها در این محدوده قرار می گیرد، مورد استفاده قرار می گیرد. اشنایدر این مدل را به عنوان Motor Circuit Breaker سری TeSys GV2 معرفی کرده و آن را به ترمینال های پیچی مجهز کرده است.

این کلید حرارتی علاوه بر حفاظت در برابر اضافه بار، دارای حفاظت مغناطیسی در برابر اتصال کوتاه است و به دلیل ساختار تخصصی آن برای مدارهای موتور، در تابلوهای برق صنعتی، ماشین آلات، سیستم های کنترل موتور و تجهیزات اتوماسیون صنعتی کاربرد گسترده ای دارد.

عملکرد حرارتی و مغناطیسی GV2ME08

یکی از مهم ترین ویژگی های GV2ME08، استفاده از سیستم حفاظت ترمومغناطیسی است. این ساختار دو عملکرد حفاظتی اصلی را در یک تجهیز ترکیب می کند:

• حفاظت حرارتی: برای محافظت موتور در برابر اضافه بار و افزایش بیش از حد جریان.
• حفاظت مغناطیسی: برای قطع سریع مدار در شرایط اتصال کوتاه.
• حساسیت به قطع فاز: برای حفاظت بهتر از موتورهای سه فاز.
• قابلیت قطع و وصل دستی: برای کنترل مستقیم مدار موتور.

محدوده تنظیم حفاظت حرارتی GV2ME08 برابر 2.5 تا 4 آمپر است؛ بنابراین تنظیم کلید باید متناسب با جریان نامی درج شده روی پلاک موتور انجام شود.

کاربرد کلید حرارتی GV2ME08

این مدل کلید حرارتی اشنایدر MPCB در طیف متنوعی از تجهیزات و تابلوهای برق صنعتی قابل استفاده است، از جمله:

• حفاظت موتورهای سه فاز
• تابلوهای برق صنعتی
• مدارهای کنترل و حفاظت موتور
• ماشین آلات صنعتی
• پمپ ها
• فن ها و سیستم های تهویه
• نوار نقاله ها
• تجهیزات تولیدی
• ماشین آلات خطوط تولید
• سیستم های اتوماسیون صنعتی
• مدارهای راه اندازی مستقیم موتور
• مدارهای موتور در ترکیب با کنتاکتور

در مدارهای راه اندازی موتور، کلید حرارتی GV2ME08 می تواند در کنار کنتاکتور مناسب مورد استفاده قرار گیرد تا حفاظت و کنترل موتور در یک ساختار استاندارد انجام شود.

توان موتور قابل استفاده با GV2ME08

بر اساس مشخصات منتشرشده برای GV2ME08، این مدل برای موتورهایی در محدوده توان 1.1 تا 1.5 کیلووات در ولتاژ 400 ولت کاربرد دارد. در مدار AC-3 نیز توان نامی موتور در ولتاژ 400 ولت تا 1.5kW اعلام شده است.

با این حال، انتخاب کلید حرارتی نباید صرفاً بر اساس توان موتور انجام شود. جریان نامی درج شده روی پلاک موتور مهم ترین پارامتر برای انتخاب رنج کلید حرارتی است.

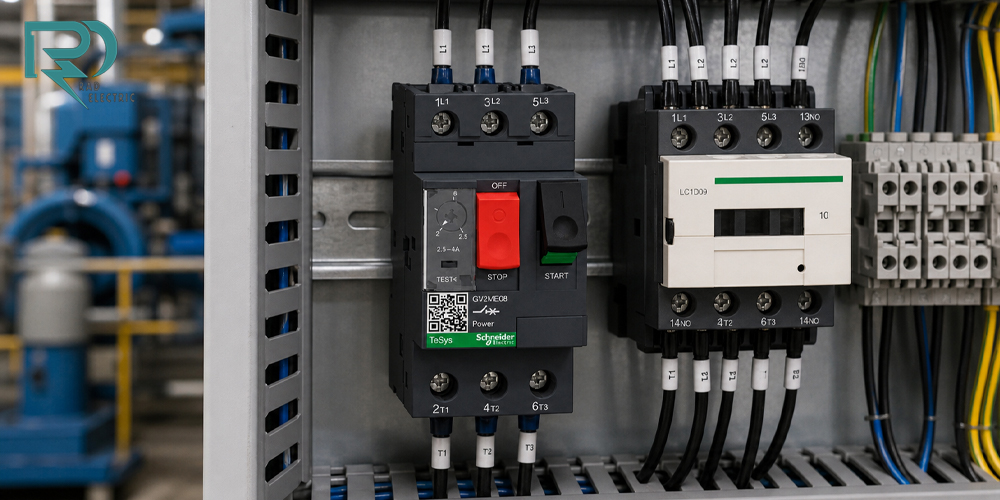

مزایای کلید حرارتی اشنایدر GV2ME08

• محصول برند Schneider Electric
• سری TeSys GV2
• حفاظت Thermal-Magnetic
• دارای 3 پل
• محدوده تنظیم حرارتی 2.5 تا 4 آمپر
• مناسب موتورهای سه فاز
• حفاظت در برابر اضافه بار
• حفاظت در برابر اتصال کوتاه
• حساسیت به قطع فاز
• دارای ترمینال های پیچی
• عملکرد دستی با پوش باتن
• ظرفیت قطع اتصال کوتاه بالا
• طراحی فشرده و مناسب تابلو برق
• مناسب استفاده در مدارهای صنعتی و اتوماسیون

GV2ME08 برای چه موتوری مناسب است؟

GV2ME08 برای موتورهایی مناسب است که جریان نامی آن ها در محدوده 2.5 تا 4 آمپر قرار داشته باشد.

برای مثال، در داده های فنی منتشرشده، این مدل برای موتور 1.5 کیلووات در 400 ولت در رده AC-3 معرفی شده است. با این حال، برای انتخاب دقیق باید جریان واقعی موتور، ولتاژ شبکه، روش راه اندازی و شرایط کاری بررسی شود.

بنابراین اگر روی پلاک موتور جریان نامی در محدوده 2.5 تا 4 آمپر درج شده باشد، GV2ME08 می تواند یکی از گزینه های مناسب برای حفاظت موتور باشد.

نکته مهم در انتخاب کلید حرارتی

انتخاب کلید حرارتی باید بر اساس مشخصات واقعی موتور انجام شود. قبل از خرید GV2ME08 موارد زیر را بررسی کنید:

1. جریان نامی موتور روی پلاک
2. ولتاژ کاری موتور
3. توان موتور
4. نوع موتور
5. نحوه راه اندازی موتور
6. جریان راه اندازی
7. شرایط محیطی تابلو
8. سطح اتصال کوتاه شبکه
9. هماهنگی کلید حرارتی با کنتاکتور
10. الزامات حفاظتی پروژه

نکته: محدوده 2.5 تا 4 آمپر، محدوده تنظیم حفاظت حرارتی است؛ بنابراین نباید صرفاً بر اساس توان موتور اقدام به خرید کرد.

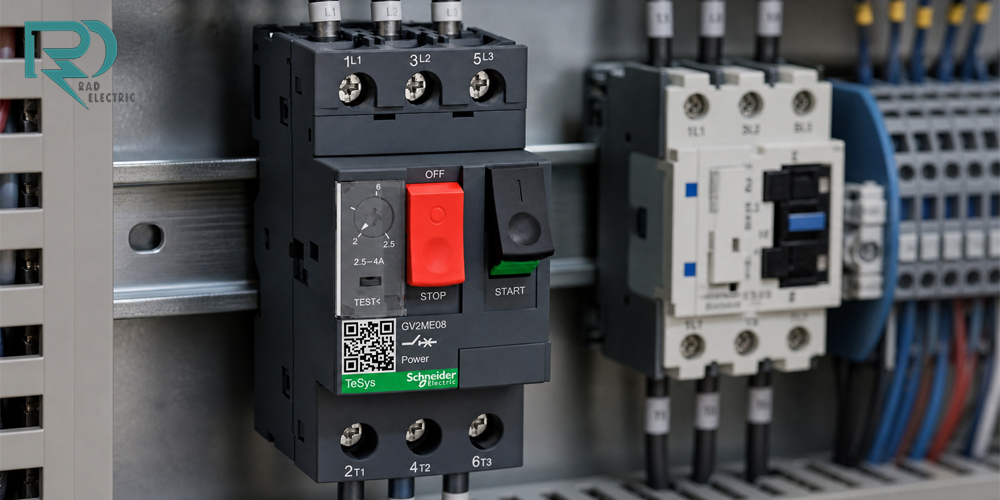

خرید کلید حرارتی اشنایدر GV2ME08 از برق و صنعت راد

فروشگاه برق و صنعت راد به عنوان تأمین کننده تخصصی تجهیزات برق صنعتی و اتوماسیون، در زمینه تأمین تجهیزات برندهای معتبر از جمله Schneider Electric فعالیت می کند. وب سایت راد نیز دسته اختصاصی کلید حرارتی اشنایدر (محافظ موتور) MPCB را در مجموعه محصولات خود ارائه کرده است.

راد با تکیه بر تجربه کارشناسان صنعت برق، تلاش می کند فرآیند انتخاب و تأمین تجهیزات صنعتی برای مشتریان ساده، سریع و مطمئن باشد. این مجموعه در وب سایت خود بر تأمین محصولات اصل، مشاوره تخصصی، کیفیت و پاسخگویی سریع تأکید کرده است.

اگر برای حفاظت موتور سه فاز خود به دنبال کلید حرارتی اشنایدر 2.5 تا 4 آمپر هستید، GV2ME08 می تواند یکی از گزینه های مناسب برای بررسی باشد.

چرا خرید از برق و صنعت راد؟

• خلاقیت بی نظیر
• تجربه بالا
• تیم متخصص صنعتی
• تضمین کیفیت و اصالت
• مشاوره تخصصی برای انتخاب کلید حرارتی

سوالات متداول درباره GV2ME08

کلید حرارتی GV2ME08 چه محدوده جریانی دارد؟

محدوده تنظیم حفاظت حرارتی GV2ME08 برابر 2.5 تا 4 آمپر است.

GV2ME08 چند پل دارد؟

GV2ME08 یک کلید حرارتی سه پل (3P) است و برای مدارهای موتور سه فاز طراحی شده است.

GV2ME08 برای چه موتوری مناسب است؟

این مدل برای موتورهایی با جریان نامی 2.5 تا 4 آمپر مناسب است. در داده های فنی، توان موتور در AC-3 و ولتاژ 400 ولت تا 1.5 کیلووات اعلام شده است. انتخاب نهایی باید بر اساس جریان پلاک موتور انجام شود.

آیا GV2ME08 در برابر اتصال کوتاه محافظت می کند؟

بله. GV2ME08 دارای حفاظت مغناطیسی برای شرایط اتصال کوتاه و حفاظت حرارتی برای اضافه بار است.

ظرفیت قطع GV2ME08 چقدر است؟

ظرفیت قطع اتصال کوتاه Icu در 400 ولت AC برابر 100kA اعلام شده است.

نوع ترمینال GV2ME08 چیست؟

این مدل دارای ترمینال پیچی (Screw Clamp Terminals) است.

آیا GV2ME08 برای موتور سه فاز مناسب است؟

بله. این محصول دارای 3 پل بوده و به عنوان Motor Circuit Breaker برای مدارهای موتور سه فاز عرضه می شود.

آیا GV2ME08 به تنهایی برای راه اندازی موتور کافی است؟

کلید حرارتی وظیفه حفاظت موتور و قطع وصل دستی را بر عهده دارد و در مدارهای متداول راه اندازی موتور، معمولاً در کنار کنتاکتور و سایر تجهیزات مدار فرمان استفاده می شود.

تفاوت GV2ME08 و GV2ME10 چیست؟

GV2ME08 محدوده تنظیم حرارتی 2.5 تا 4 آمپر دارد، درحالی که GV2ME10 برای محدوده 4 تا 6.3 آمپر طراحی شده است. انتخاب بین این دو مدل باید بر اساس جریان نامی واقعی موتور انجام شود.

آیا GV2ME08 محصول اشنایدر الکتریک است؟

بله. GV2ME08 یکی از محصولات سری TeSys GV2 / TeSys Deca شرکت Schneider Electric است.
