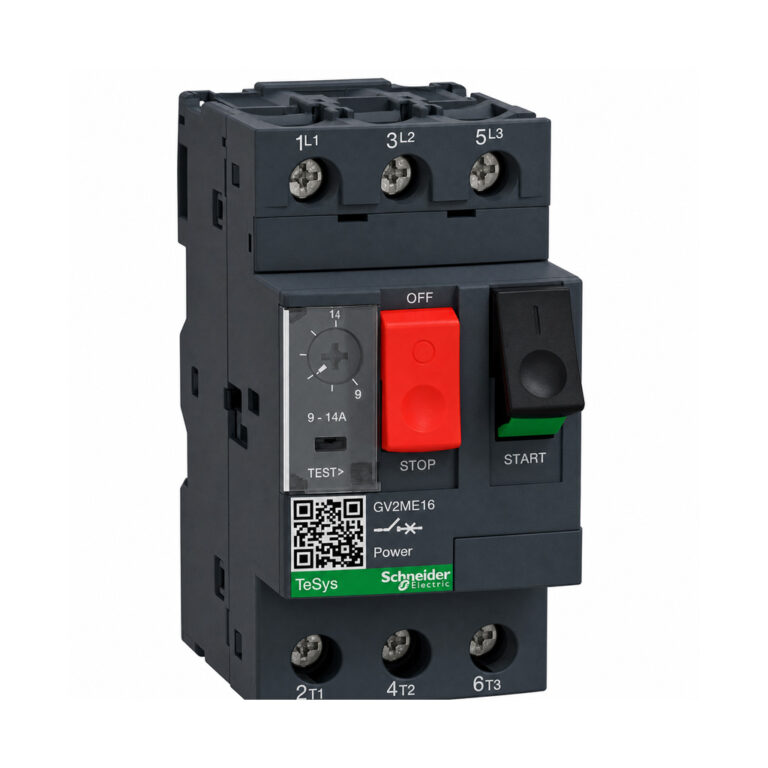

کلید حرارتی محافظ موتور 9 تا 14 آمپر اشنایدر مدل GV2ME16

توضیحات

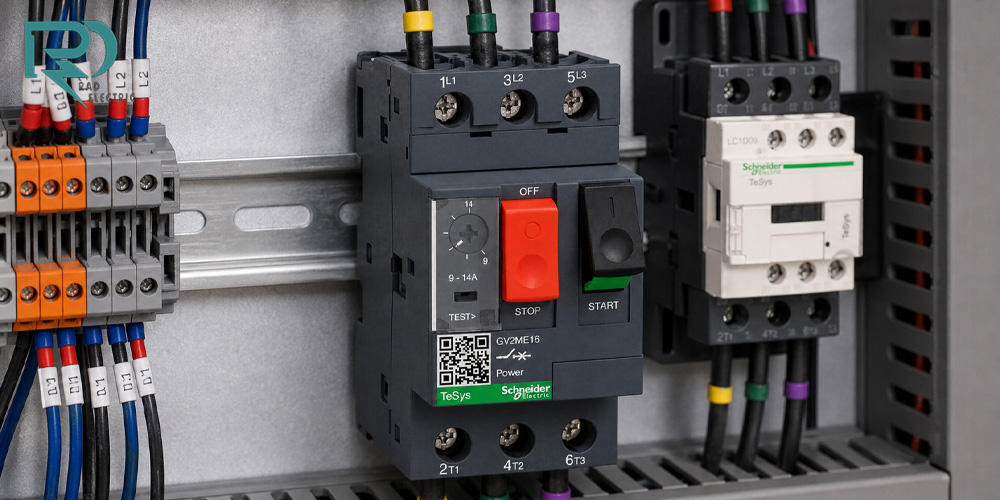

معرفی کلید حرارتی محافظ موتور 9 تا 14 آمپر اشنایدر مدل GV2ME16

کلید حرارتی اشنایدر GV2ME16 یکی از کلیدهای حفاظتی سری TeSys GV2 شرکت Schneider Electric است که برای حفاظت و کنترل موتورهای الکتریکی در برابر اضافه بار و اتصال کوتاه طراحی شده است. این محصول از نوع حرارتی-مغناطیسی (Thermal-Magnetic) بوده و دارای 3 پل (3P) و رنج تنظیم حفاظت حرارتی 9 تا 14 آمپر است.

مدل GV2ME16 با ترمینال های پیچی (Screw Clamp Terminals) عرضه می شود و می توان آن را به صورت کلیپی یا پیچی روی ریل نصب کرد. همچنین امکان نصب افقی یا عمودی برای آن در نظر گرفته شده است.

این کلید حرارتی برای مدارهای موتور با فرکانس 50/60 هرتز طراحی شده و در رده تجهیزات حفاظت موتور قرار می گیرد. یکی از ویژگی های مهم آن، حساسیت به قطع فاز (Phase Failure Sensitivity) است که به حفاظت بهتر موتور در شرایط نامتعادل یا از دست رفتن یکی از فازها کمک می کند.

عملکرد حرارتی و مغناطیسی GV2ME16

GV2ME16 از دو مکانیزم اصلی برای حفاظت مدار استفاده می کند:

• حفاظت حرارتی: برای حفاظت موتور در برابر اضافه بار و جریان بیش از حد در بازه زمانی مشخص
• حفاظت مغناطیسی: برای عملکرد سریع در برابر جریان های بسیار شدید ناشی از اتصال کوتاه

رنج تنظیم حفاظت حرارتی این مدل 9 تا 14 آمپر است و جریان نامی آن 14 آمپر اعلام شده است. جریان عملکرد مغناطیسی نیز در مشخصات فنی محصول حدود 253.4 آمپر ذکر شده است.

بنابراین، GV2ME16 می تواند گزینه مناسبی برای حفاظت موتورهایی باشد که جریان کاری واقعی آن ها در محدوده تنظیمی 9 تا 14 آمپر قرار می گیرد. انتخاب نهایی کلید باید بر اساس پلاک موتور، جریان نامی، شرایط راه اندازی، ولتاژ شبکه و الزامات حفاظتی پروژه انجام شود.

کاربردهای کلید حرارتی اشنایدر GV2ME16

این مدل کلید حرارتی اشنایدر (محافظ موتور) را می توان در انواع مدارهای کنترل و حفاظت موتور استفاده کرد، از جمله:

• تابلوهای برق صنعتی
• مدارهای حفاظت موتور سه فاز
• ماشین آلات صنعتی
• خطوط تولید
• سیستم های اتوماسیون صنعتی
• پمپ ها
• فن ها و هواکش های صنعتی
• کمپرسورها
• تجهیزات انتقال مواد
• نوار نقاله ها
• ماشین آلات بسته بندی
• سیستم های موتوری کارخانه ها

با توجه به رنج 9 تا 14 آمپر، این مدل باید برای موتوری انتخاب شود که جریان کاری آن با محدوده تنظیم کلید مطابقت داشته باشد.

مزایای کلید حرارتی اشنایدر GV2ME16

• حفاظت حرارتی و مغناطیسی: وجود دو مکانیزم حفاظتی باعث می شود GV2ME16 بتواند هم شرایط اضافه بار و هم جریان های شدید اتصال کوتاه را پوشش دهد.
• رنج تنظیم 9 تا 14 آمپر: این بازه تنظیم امکان استفاده از کلید را برای طیف مشخصی از موتورهای صنعتی فراهم می کند.
• سه پل: ساختار 3P برای استفاده در مدارهای موتور سه فاز مناسب است.
• حفاظت در برابر قطع فاز: GV2ME16 دارای قابلیت Phase Failure Sensitivity است که برای حفاظت بهتر موتور در برابر شرایط قطع فاز اهمیت دارد.
• قابلیت ایزولاسیون: این محصول از نظر مشخصات سازنده، قابلیت استفاده به عنوان تجهیز مناسب برای ایزولاسیون را نیز دارد.
• نصب آسان در تابلو: امکان نصب روی ریل و نصب به روش کلیپی یا پیچی، انعطاف مناسبی برای طراحی تابلو ایجاد می کند.

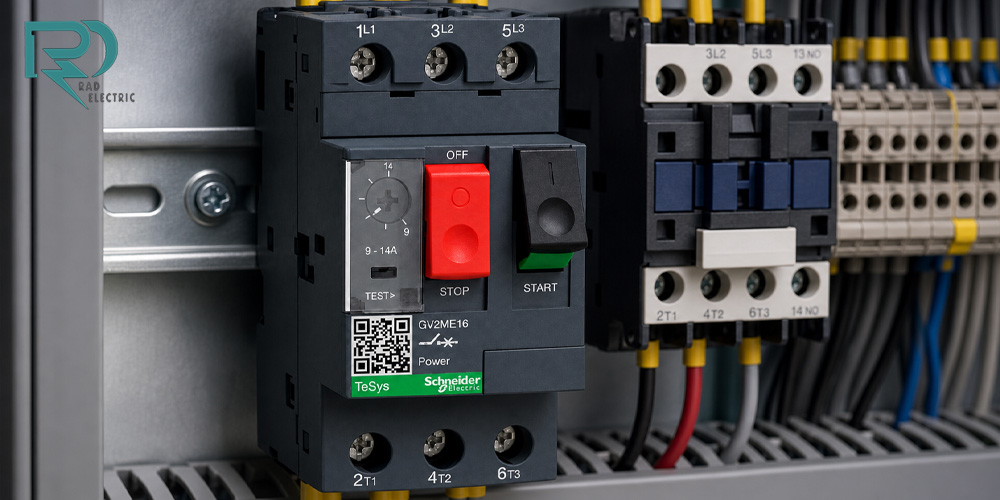

کلید حرارتی GV2ME16 برای چه موتوری مناسب است؟

برای انتخاب GV2ME16، مهم ترین پارامتر جریان نامی موتور است.

اگر جریان کاری موتور در محدوده 9 تا 14 آمپر قرار دارد، GV2ME16 می تواند از گزینه های قابل بررسی برای حفاظت آن باشد. مقدار تنظیم کلید باید با توجه به جریان نامی درج شده روی پلاک موتور و شرایط کاری واقعی انتخاب شود.

برای مثال، صرفاً داشتن موتور با توان 5.5 کیلووات به این معنی نیست که در تمام شرایط حتماً GV2ME16 انتخاب صحیح است؛ زیرا جریان موتور به عواملی مانند ولتاژ، ضریب توان، راندمان، نوع بار و شرایط بهره برداری وابسته است.

نکته مهم: انتخاب کلید حرارتی باید بر مبنای جریان واقعی و مشخصات پلاک موتور انجام شود، نه فقط توان موتور.

نحوه انتخاب کلید حرارتی مناسب موتور

برای انتخاب صحیح کلید حرارتی، این مراحل را بررسی کنید:

1. جریان نامی موتور را از پلاک بخوانید.
2. ولتاژ موتور و شبکه را مشخص کنید.
3. روش راه اندازی موتور را بررسی کنید.
4. شرایط کاری و نوع بار را در نظر بگیرید.
5. رنج تنظیم حرارتی کلید را بررسی کنید.
6. قدرت قطع مورد نیاز در محل نصب را با قدرت قطع کلید مقایسه کنید.
7. هماهنگی کلید حرارتی با کنتاکتور و سایر تجهیزات حفاظتی را بررسی کنید.

اگر جریان موتور در محدوده 9 تا 14 آمپر قرار داشته باشد، GV2ME16 می تواند گزینه ای مناسب برای بررسی در طراحی مدار باشد.

چرا کلید حرارتی اشنایدر GV2ME16 را از برق و صنعت راد بخریم؟

برق و صنعت راد به عنوان تأمین کننده تخصصی تجهیزات برق و اتوماسیون صنعتی، در زمینه تأمین محصولات برندهای معتبر از جمله Schneider Electric فعالیت می کند. این مجموعه در وب سایت خود، کلیدهای حرارتی، کنتاکتورها، رله ها، تجهیزات حفاظتی، درایوها و تجهیزات اتوماسیون صنعتی را ارائه می دهد.

تضمین اصالت و کیفیت

یکی از اولویت های برق و صنعت راد، تأمین تجهیزات صنعتی با تمرکز بر کیفیت و اصالت محصول است. برای خرید تجهیزات حفاظتی مانند GV2ME16، اطمینان از کد فنی صحیح و اصالت کالا اهمیت زیادی دارد.

مشاوره تخصصی

انتخاب کلید حرارتی فقط بر اساس نام یا توان موتور انجام نمی شود. کارشناسان برق و صنعت راد با تجربه در حوزه برق و اتوماسیون صنعتی می توانند در انتخاب مدل مناسب، بررسی رنج جریان و هماهنگی تجهیزات مدار به شما کمک کنند.

تأمین تجهیزات برق صنعتی

برق و صنعت راد مجموعه ای از تجهیزات کنترل و حفاظت، کلیدهای حفاظتی، تجهیزات راه اندازی و کنترل موتور و تجهیزات تابلویی را ارائه می کند.

تجربه در صنعت برق و اتوماسیون

این مجموعه در وب سایت خود سابقه فعالیت و تجربه کارشناسان در حوزه صنعت برق و اتوماسیون را از نقاط قوت خود معرفی کرده است.

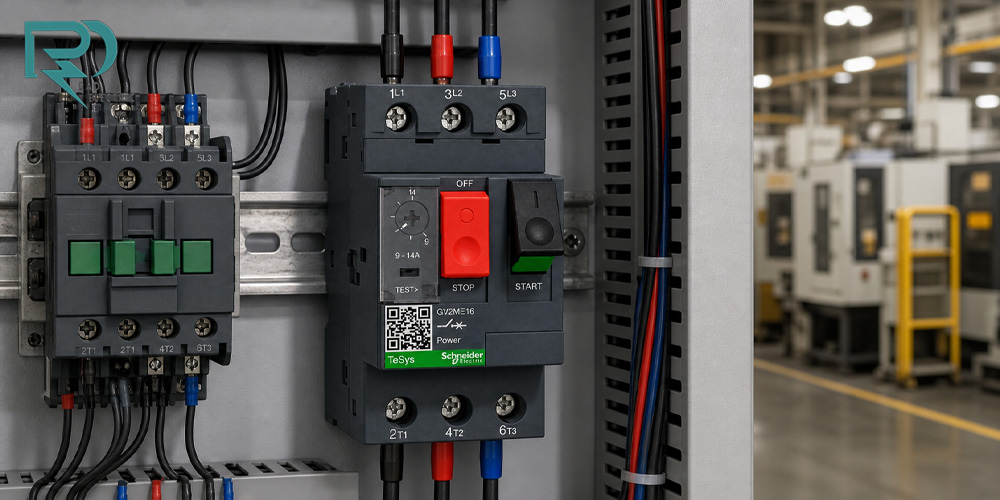

خرید کلید حرارتی محافظ موتور اشنایدر GV2ME16

اگر به دنبال کلید حرارتی محافظ موتور 9 تا 14 آمپر اشنایدر مدل GV2ME16 برای تابلو برق، ماشین آلات یا مدار حفاظت موتور هستید، این مدل با ساختار سه پل، حفاظت حرارتی-مغناطیسی، رنج تنظیم 9 تا 14 آمپر، ولتاژ عملیاتی تا 690 ولت AC و ترمینال های پیچی، یکی از گزینه های تخصصی خانواده TeSys GV2 برای حفاظت موتور محسوب می شود.

برای خرید، حتماً کد فنی GV2ME16، رنج جریان، نوع ترمینال و مشخصات فنی کالا را با نیاز پروژه خود تطبیق دهید.

برق و صنعت راد؛ انتخاب مطمئن برای تجهیزات اصل اشنایدر الکتریک.

سوالات متداول

کلید حرارتی GV2ME16 چند آمپر است؟

رنج تنظیم حفاظت حرارتی GV2ME16 برابر 9 تا 14 آمپر و جریان نامی آن 14 آمپر است.

GV2ME16 چند پل است؟

این مدل یک کلید حرارتی سه پل (3P) برای مدارهای AC است.

GV2ME16 برای موتور سه فاز مناسب است؟

بله. این مدل به عنوان کلید حفاظت موتور سه پل طراحی شده و در مدارهای موتور AC کاربرد دارد. انتخاب نهایی باید بر اساس جریان پلاک و مشخصات موتور انجام شود.

رنج تنظیم GV2ME16 چقدر است؟

رنج تنظیم حفاظت حرارتی این مدل 9 تا 14 آمپر است.

ولتاژ کاری GV2ME16 چقدر است؟

ولتاژ عملیاتی نامی این مدل تا 690V AC در فرکانس 50/60Hz اعلام شده است.

آیا GV2ME16 حفاظت اتصال کوتاه دارد؟

بله. GV2ME16 از تکنولوژی Thermal-Magnetic استفاده می کند؛ بنابراین علاوه بر حفاظت حرارتی در برابر اضافه بار، دارای مکانیزم مغناطیسی برای حفاظت در برابر جریان های شدید اتصال کوتاه نیز هست.

آیا GV2ME16 قابلیت تشخیص قطع فاز دارد؟

بله، در مشخصات فنی محصول Phase Failure Sensitivity ذکر شده است.

آیا GV2ME16 روی ریل نصب می شود؟

بله. مشخصات فنی Schneider Electric نصب محصول روی ریل و همچنین نصب با کلیپس یا پیچ را پشتیبانی می کند.

کد فنی کامل محصول چیست؟

کد فنی محصول Schneider Electric GV2ME16 است و EAN اعلام شده برای آن 3389110343175 است.
