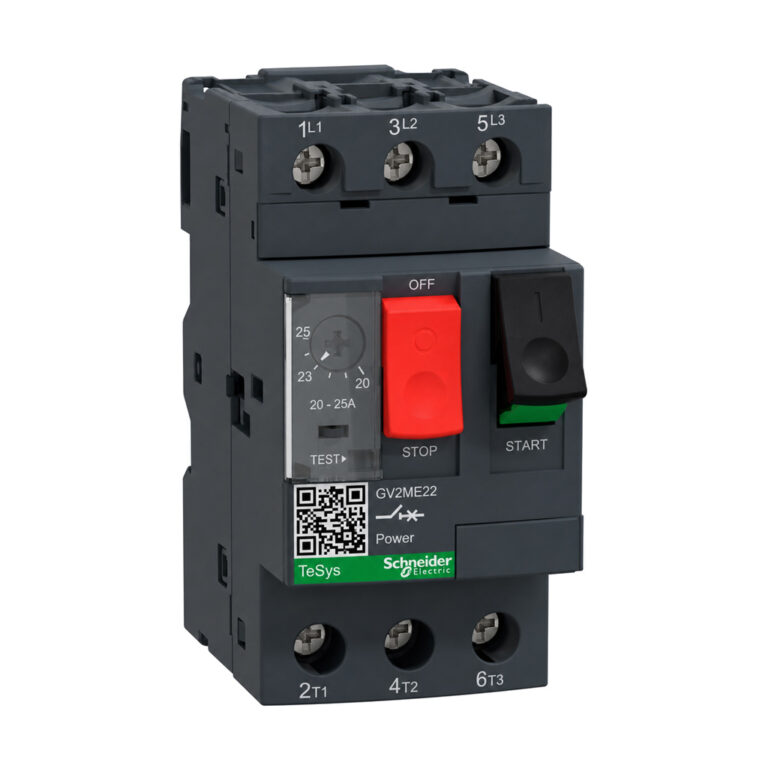

کلید حرارتی محافظ موتور 20 تا 25 آمپر اشنایدر مدل GV2ME22

توضیحات

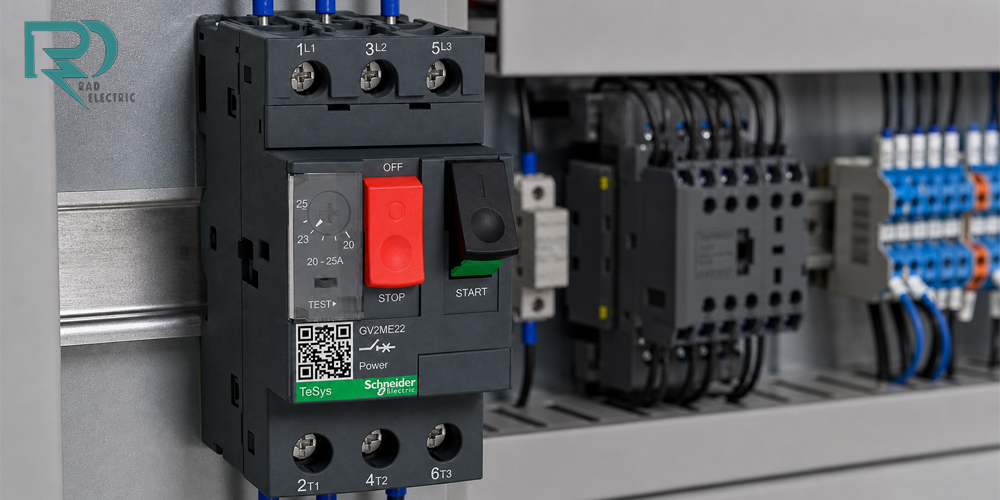

معرفی کلید حرارتی محافظ موتور 20 تا 25 آمپر اشنایدر مدل GV2ME22

کلید حرارتی اشنایدر GV2ME22 یکی از کلیدهای حفاظتی خانواده TeSys GV2 / TeSys Deca شرکت Schneider Electric است که برای حفاظت موتورهای الکتریکی در برابر اضافه بار و جریان های شدید اتصال کوتاه طراحی شده است. این محصول از فناوری حرارتی-مغناطیسی (Thermal-Magnetic) استفاده می کند و با ساختار سه پل (3P) برای مدارهای موتور AC کاربرد دارد.

GV2ME22 دارای رنج تنظیم حفاظت حرارتی 20 تا 25 آمپر و جریان نامی 25 آمپر است. بنابراین این مدل برای موتورهایی مناسب است که جریان نامی آن ها در محدوده تنظیم این کلید قرار می گیرد. انتخاب مقدار دقیق تنظیم باید بر اساس جریان درج شده روی پلاک موتور و شرایط واقعی بهره برداری انجام شود.

این کلید از نوع Motor Circuit Breaker بوده و دارای ترمینال های پیچی (Screw Clamp Terminals) و فرمان Push Button است. همچنین امکان نصب آن روی ریل DIN متقارن 35 میلی متری یا نصب پیچی روی پنل با آداپتور وجود دارد.

یکی از ویژگی های مهم GV2ME22، ترکیب حفاظت حرارتی و مغناطیسی در یک تجهیز است. حفاظت حرارتی برای مقابله با اضافه بار و حفاظت مغناطیسی برای قطع سریع مدار در برابر جریان های شدید اتصال کوتاه به کار می رود. جریان عملکرد مغناطیسی این مدل 327 آمپر است.

GV2ME22 علاوه بر حفاظت موتور، دارای حساسیت به قطع فاز و قابلیت ایزولاسیون است و برای کاربردهای صنعتی در تابلوهای برق و مدارهای کنترل موتور طراحی شده است.

عملکرد حرارتی و مغناطیسی GV2ME22

GV2ME22 با ترکیب دو مکانیزم حفاظتی، حفاظت موتور را در برابر دو نوع شرایط غیرعادی فراهم می کند.

حفاظت حرارتی

بخش حرارتی کلید برای حفاظت موتور در برابر اضافه بار طراحی شده است. در صورت افزایش جریان بیش از مقدار تنظیم شده، مکانیزم حرارتی پس از مدت زمان متناسب با شرایط اضافه بار عمل کرده و مدار را قطع می کند.

محدوده تنظیم حفاظت حرارتی این مدل 20 تا 25 آمپر است. این ویژگی امکان تنظیم کلید متناسب با جریان نامی موتور را فراهم می کند.

حفاظت مغناطیسی

بخش مغناطیسی برای حفاظت سریع در برابر جریان های شدید اتصال کوتاه استفاده می شود. جریان عملکرد مغناطیسی GV2ME22 برابر 327 آمپر است.

بنابراین GV2ME22 برخلاف یک تجهیز صرفاً حرارتی، می تواند دو سطح مهم حفاظت موتور یعنی اضافه بار و اتصال کوتاه را در یک تجهیز ترکیب کند.

کاربردهای کلید حرارتی GV2ME22

کلید حرارتی اشنایدر GV2ME22 با رنج 20 تا 25 آمپر را می توان در کاربردهای مختلف صنعتی مورد استفاده قرار داد، از جمله:

• تابلوهای برق صنعتی
• حفاظت موتورهای سه فاز
• ماشین آلات صنعتی
• خطوط تولید
• سیستم های اتوماسیون صنعتی
• پمپ های صنعتی
• کمپرسورها
• فن ها و هواکش های صنعتی
• نوار نقاله ها
• تجهیزات انتقال مواد
• دستگاه های صنعتی موتورمحور
• سیستم های کنترل و راه اندازی موتور

رنج 20 تا 25 آمپر این مدل، آن را برای موتورهایی که جریان کاری آن ها در این محدوده قرار دارد، مناسب می کند.

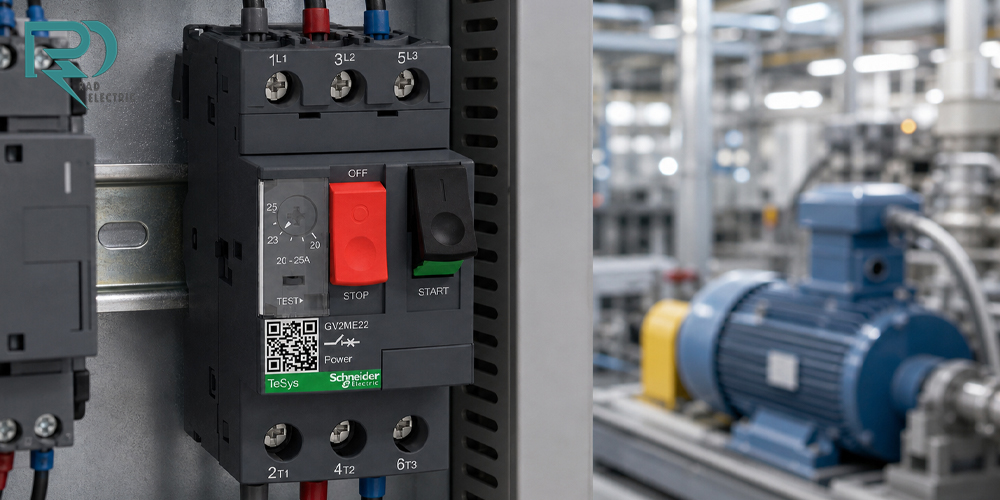

کلید حرارتی GV2ME22 برای چه موتوری مناسب است؟

برای انتخاب GV2ME22، جریان نامی موتور مهم ترین پارامتر است. این مدل کلید حرارتی اشنایدر دارای رنج تنظیم حرارتی 20 تا 25 آمپر است؛ بنابراین اگر جریان نامی موتور در این محدوده قرار داشته باشد، GV2ME22 می تواند یکی از گزینه های مناسب برای حفاظت موتور باشد.

البته توان موتور نیز باید بررسی شود. Schneider Electric توان مرجع 11 کیلووات در 400/415V و 15 کیلووات در 500V را برای این مدل اعلام کرده است.

برای انتخاب صحیح باید موارد زیر بررسی شوند:

• جریان نامی موتور
• ولتاژ موتور
• فرکانس شبکه
• توان موتور
• نوع بار
• روش راه اندازی
• جریان راه اندازی
• شرایط محیطی
• جریان اتصال کوتاه احتمالی
• قدرت قطع مورد نیاز

نکته: توان موتور به تنهایی معیار کافی برای انتخاب کلید حرارتی نیست و جریان درج شده روی پلاک موتور باید در اولویت قرار گیرد.

مزایای کلید حرارتی اشنایدر GV2ME22

• رنج تنظیم 20 تا 25 آمپر: این محدوده تنظیم امکان انتخاب دقیق تر حفاظت حرارتی برای موتورهای دارای جریان نامی مناسب را فراهم می کند.
• حفاظت حرارتی و مغناطیسی: GV2ME22 دو نوع حفاظت مهم یعنی حفاظت حرارتی در برابر اضافه بار و حفاظت مغناطیسی در برابر جریان های شدید را در یک تجهیز ارائه می کند.
• ساختار سه پل: ساختار 3P برای مدارهای موتور سه فاز مناسب است.
• قدرت قطع بالا: قدرت قطع اتصال کوتاه این مدل در 230/240V به 50kA و در 400/415V به 15kA می رسد.
• حساسیت به قطع فاز: این ویژگی حفاظت موتور سه فاز را در شرایط قطع فاز بهبود می دهد.
• نصب آسان: امکان نصب روی ریل DIN 35mm یا نصب پیچی روی پنل، انعطاف مناسبی در طراحی تابلو ایجاد می کند.
• فرمان پوش باتن: GV2ME22 دارای Push Button Control است که امکان کنترل مستقیم و ساده تجهیز را فراهم می کند.

خرید کلید حرارتی محافظ موتور 20 تا 25 آمپر اشنایدر GV2ME22

اگر برای حفاظت موتور سه فاز به دنبال کلید حرارتی 20 تا 25 آمپر اشنایدر هستید، GV2ME22 یکی از مدل های تخصصی خانواده TeSys GV2 است.

این محصول با رنج تنظیم 20 تا 25 آمپر، جریان نامی 25 آمپر، ساختار سه پل، حفاظت حرارتی-مغناطیسی، ترمینال پیچی، فرمان پوش باتن و قابلیت نصب روی ریل DIN برای کاربردهای مختلف حفاظت موتور در تابلوهای صنعتی طراحی شده است.

همچنین قدرت قطع GV2ME22 در 400/415V برابر 15kA و در 230/240V برابر 50kA است که آن را برای بسیاری از کاربردهای صنعتی به گزینه ای قابل توجه تبدیل می کند.

پیش از خرید، جریان پلاک موتور، ولتاژ شبکه، شرایط راه اندازی و قدرت اتصال کوتاه محل نصب را بررسی کنید.

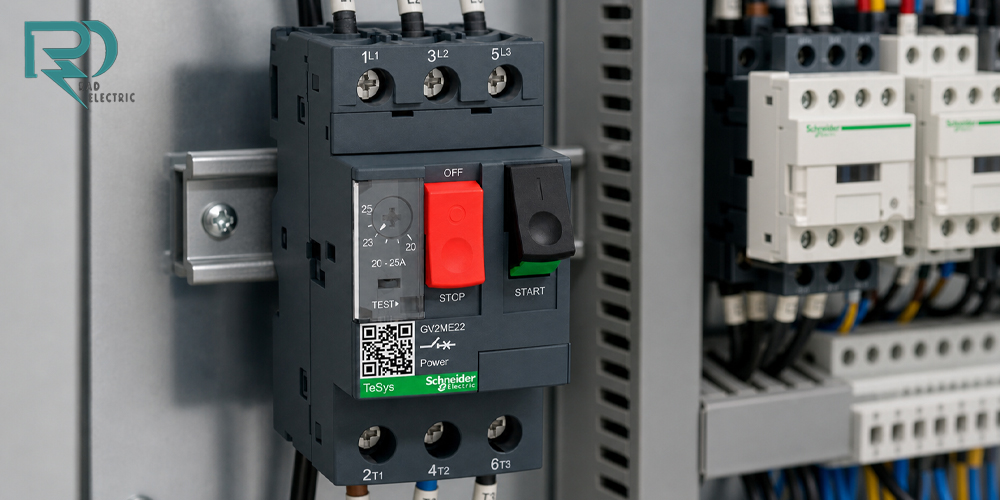

چرا GV2ME22 را از برق و صنعت راد بخریم؟

برق و صنعت راد به عنوان تأمین کننده تخصصی تجهیزات برق صنعتی و اتوماسیون، محصولات برند Schneider Electric را در گروه هایی مانند کلیدهای حفاظتی، کلیدهای حرارتی، کنتاکتورها، رله ها، درایوها و تجهیزات تابلویی ارائه می کند.

• تضمین کیفیت و اصالت
• مشاوره تخصصی
• تأمین تجهیزات برق صنعتی
• تجربه و تخصص صنعتی
• قیمت گذاری منصفانه و پاسخگویی

سوالات متداول

کلید حرارتی GV2ME22 چند آمپر است؟

GV2ME22 دارای رنج تنظیم حرارتی 20 تا 25 آمپر و جریان نامی 25 آمپر است.

GV2ME22 چند پل دارد؟

این مدل یک کلید حفاظت موتور سه پل (3P) است و برای مدارهای موتور سه فاز کاربرد دارد.

آیا GV2ME22 برای موتور سه فاز مناسب است؟

بله. GV2ME22 یک کلید حفاظت موتور سه پل است و برای مدارهای AC موتور طراحی شده است. انتخاب نهایی باید بر اساس جریان پلاک موتور و شرایط شبکه انجام شود.

رنج تنظیم GV2ME22 چقدر است؟

رنج تنظیم حفاظت حرارتی این مدل 20 تا 25 آمپر است.

جریان مغناطیسی GV2ME22 چقدر است؟

جریان تریپ مغناطیسی این مدل 327 آمپر اعلام شده است.

قدرت قطع GV2ME22 در 400 ولت چقدر است؟

قدرت قطع نهایی Icu در ولتاژ 400/415V AC برابر 15kA است.

قدرت قطع GV2ME22 در 230 ولت چقدر است؟

در 230/240V AC، قدرت قطع Icu برابر 50kA است.

ولتاژ کاری GV2ME22 چقدر است؟

ولتاژ عملیاتی نامی GV2ME22 برابر 690V AC در فرکانس 50/60Hz است.

آیا GV2ME22 روی ریل نصب می شود؟

بله. این مدل قابلیت نصب کلیپی روی ریل DIN متقارن 35 میلی متری را دارد و همچنین امکان نصب پیچی روی پنل با آداپتور فراهم است.

GV2ME22 برای چه توان موتوری مناسب است؟

در مشخصات سازنده، توان مرجع 11kW در 400/415V و 15kW در 500V ذکر شده است. با این حال، انتخاب کلید باید بر اساس جریان پلاک موتور و شرایط واقعی کار انجام شود، نه صرفاً توان موتور.

کد فنی و EAN محصول چیست؟

کد فنی محصول GV2ME22 و کد EAN آن 3389110343250 است.

آیا GV2ME22 حفاظت قطع فاز دارد؟

بله. این مدل دارای حساسیت به قطع فاز (Phase Failure Sensitivity) است.

آیا GV2ME22 قابلیت ایزولاسیون دارد؟

بله. طبق مشخصات فنی منتشرشده، این محصول برای ایزولاسیون مدار مناسب است.
