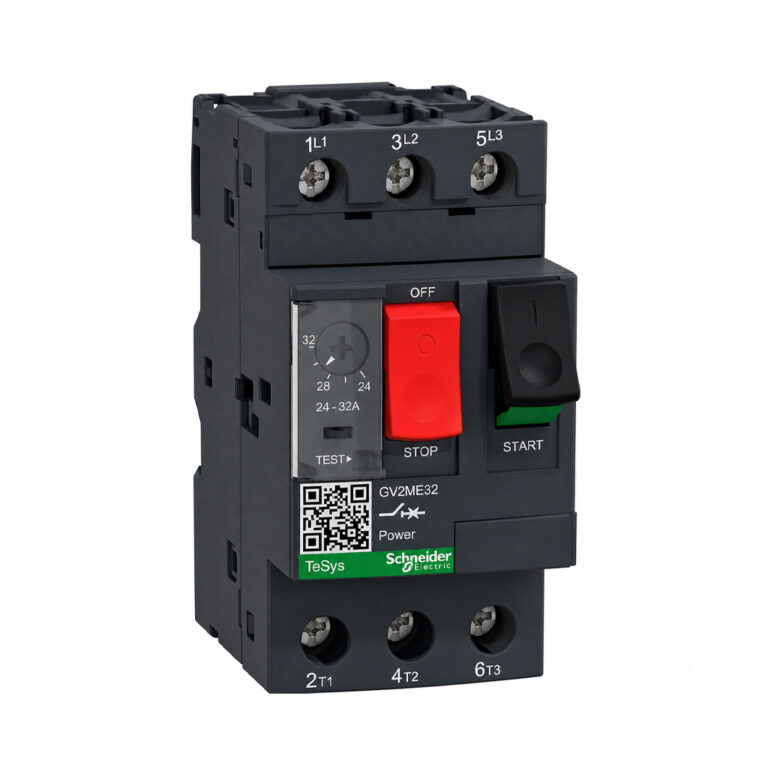

کلید حرارتی محافظ موتور 24 تا 32 آمپر اشنایدر مدل GV2ME32

توضیحات

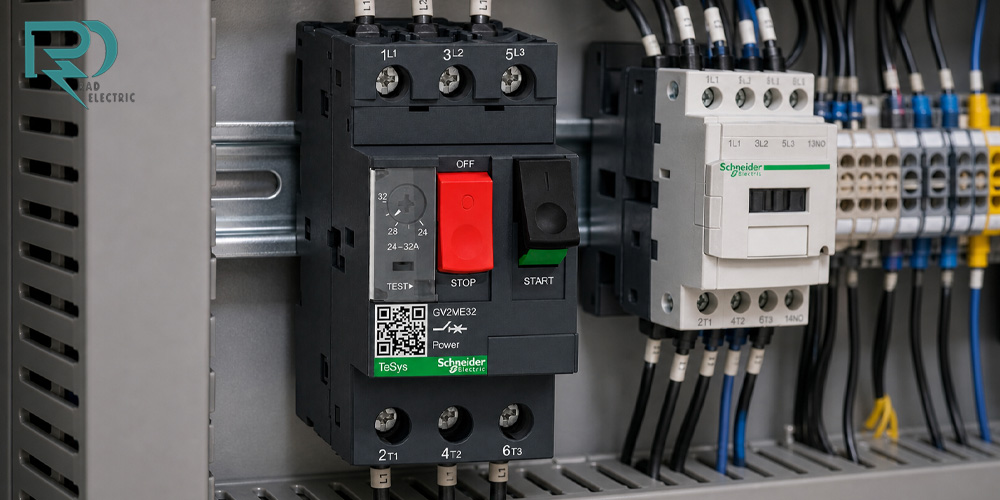

معرفی کلید حرارتی محافظ موتور ۲۴ تا ۳۲ آمپر اشنایدر مدل GV2ME32

کلید حرارتی محافظ موتور اشنایدر مدل GV2ME32 یکی از کلیدهای حفاظتی خانواده TeSys GV2 شرکت Schneider Electric است که برای حفاظت، کنترل و قطع مدار موتورهای الکتریکی در برابر اضافه بار و اتصال کوتاه طراحی شده است. این تجهیز از نوع Thermal-Magnetic یا حرارتی-مغناطیسی بوده و دارای سه پل برای استفاده در مدارهای موتور سه فاز است.

مدل GV2ME32 دارای محدوده تنظیم حفاظت حرارتی ۲۴ تا ۳۲ آمپر است و به کاربر اجازه می دهد جریان حفاظتی را متناسب با جریان نامی موتور تنظیم کند. این ویژگی باعث می شود کلید بتواند حفاظت مناسبی در برابر افزایش بیش از حد جریان موتور ایجاد کند.

GV2ME32 علاوه بر حفاظت حرارتی، دارای حفاظت مغناطیسی سریع برای مقابله با جریان های شدید ناشی از اتصال کوتاه است. همچنین طبق مشخصات سازنده، این مدل به حساسیت به قطع فاز مجهز است و قابلیت استفاده برای ایزولاسیون مدار را نیز دارد.

ساختار فشرده، عملکرد دستی، ترمینال های پیچی و امکان نصب روی ریل DIN باعث شده است GV2ME32 گزینه ای کاربردی برای تابلوهای برق صنعتی، مدارهای راه اندازی موتور، ماشین آلات و سیستم های کنترل موتور باشد.

محدوده تنظیم جریان ۲۴ تا ۳۲ آمپر

مهم ترین ویژگی GV2ME32، قابلیت تنظیم حفاظت حرارتی در محدوده ۲۴ تا ۳۲ آمپر است.

به عنوان مثال، اگر جریان نامی موتور در محدوده این کلید قرار داشته باشد، می توان تنظیم حرارتی را متناسب با جریان پلاک موتور انجام داد. تنظیم صحیح جریان اهمیت زیادی دارد؛ زیرا تنظیم بیش از حد بالا می تواند سطح حفاظت موتور را کاهش دهد و تنظیم بیش از حد پایین نیز ممکن است باعث قطع های ناخواسته شود.

بنابراین هنگام انتخاب GV2ME32، صرفاً نباید به توان موتور توجه کرد و جریان نامی درج شده روی پلاک موتور نیز باید بررسی شود.

حفاظت حرارتی و مغناطیسی

GV2ME32 از سیستم حفاظتی Thermal-Magnetic بهره می برد و دو عملکرد اصلی را در یک تجهیز ترکیب می کند:

حفاظت حرارتی

حفاظت حرارتی برای مقابله با اضافه بار موتور استفاده می شود. در شرایطی که موتور برای مدت مشخصی جریانی بیشتر از مقدار مجاز دریافت کند، بخش حرارتی کلید عمل کرده و مدار را قطع می کند.

این عملکرد برای جلوگیری از گرم شدن بیش از حد سیم پیچ های موتور و آسیب ناشی از اضافه بار اهمیت دارد.

حفاظت مغناطیسی

حفاظت مغناطیسی برای جریان های بسیار شدید و سریع، مانند اتصال کوتاه، در نظر گرفته شده است. در دیتاشیت GV2ME32 مقدار جریان تریپ مغناطیسی ۴۱۶ آمپر اعلام شده است.

در نتیجه، GV2ME32 می تواند هم برای حفاظت در برابر اضافه بار و هم برای حفاظت در برابر اتصال کوتاه در مدار موتور مورد استفاده قرار گیرد.

کاربردهای کلید حرارتی اشنایدر GV2ME32

GV2ME32 در بسیاری از مدارهای صنعتی و تابلوهای برق قابل استفاده است، از جمله:

• حفاظت موتورهای سه فاز
• تابلوهای برق صنعتی
• مدارهای راه اندازی موتور
• پمپ های آب و پمپ های صنعتی
• فن ها و هواکش های صنعتی
• کمپرسورها
• نوار نقاله ها
• ماشین آلات صنعتی
• سیستم های انتقال مواد
• تجهیزات تولیدی
• تابلوهای کنترل موتور
• سیستم های تهویه صنعتی
• خطوط تولید و اتوماسیون صنعتی

انتخاب نهایی کلید باید بر اساس جریان واقعی موتور، شرایط شبکه، جریان اتصال کوتاه و مشخصات مدار انجام شود.

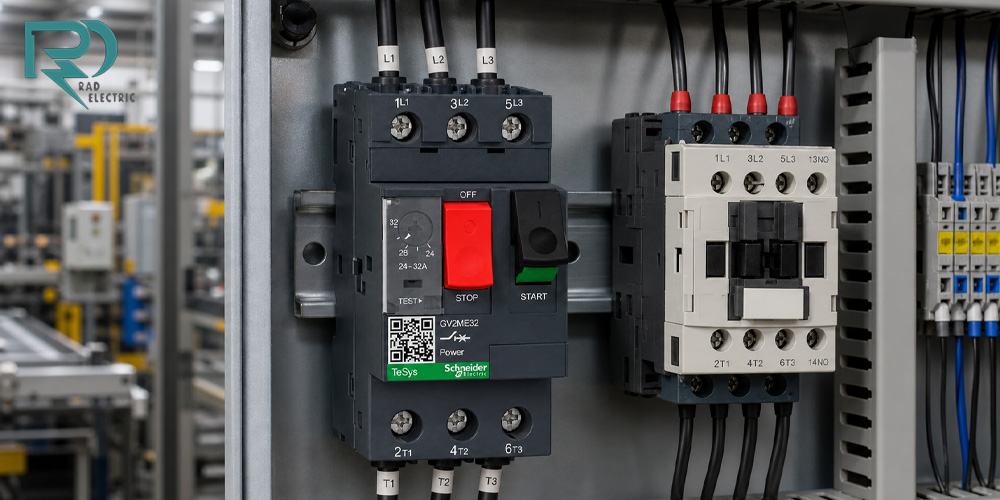

مزایای کلید حرارتی GV2ME32

مهم ترین مزایای این مدل کلید حرارتی اشنایدر (محافظ موتور) MPCB عبارت اند از:

• محدوده تنظیم جریان ۲۴ تا ۳۲ آمپر
• حفاظت حرارتی و مغناطیسی در یک تجهیز
• مناسب برای حفاظت موتورهای سه فاز
• برخورداری از حفاظت در برابر اضافه بار
• حفاظت سریع در برابر اتصال کوتاه
• حساسیت به قطع فاز
• قابلیت ایزولاسیون مدار
• نصب آسان در تابلو
• ترمینال های پیچی
• فرمان دستی توسط شستی
• ابعاد فشرده
• دوام مکانیکی بالا
• مناسب برای استفاده در مدارهای AC
• قابلیت ترکیب با کنتاکتور برای راه اندازی موتور

Schneider Electric برای این محصول دوام مکانیکی ۱۰۰٬۰۰۰ سیکل و دوام الکتریکی ۱۰۰٬۰۰۰ سیکل AC-3 در ۴۱۵ ولت و جریان نامی را اعلام کرده است.

چرا کلید حرارتی اشنایدر GV2ME32 انتخاب مناسبی است؟

GV2ME32 از خانواده شناخته شده TeSys GV2 اشنایدر الکتریک است و ترکیبی از حفاظت حرارتی، حفاظت مغناطیسی، کنترل دستی و قابلیت ایزولاسیون را در یک تجهیز فشرده ارائه می دهد.

محدوده تنظیم ۲۴ تا ۳۲ آمپر این مدل، آن را برای موتورهایی که جریان کاری آن ها در این بازه قرار دارد مناسب می کند. همچنین برخورداری از حساسیت به قطع فاز، نصب آسان و دوام بالا، استفاده از آن را در تابلوهای صنعتی و مدارهای کنترل موتور کاربردی کرده است.

خرید کلید حرارتی اشنایدر GV2ME32

اگر به دنبال خرید کلید حرارتی محافظ موتور ۲۴ تا ۳۲ آمپر اشنایدر مدل GV2ME32 هستید، قبل از ثبت سفارش بهتر است جریان نامی موتور، ولتاژ شبکه و شرایط نصب را بررسی کنید.

فروشگاه برق و صنعت راد در زمینه تأمین تجهیزات برق صنعتی و محصولات اشنایدر فعالیت دارد و برای انتخاب تجهیزات مناسب، مشاوره تخصصی ارائه می کند.

در صورت نیاز به خرید GV2ME32 یا سایر مدل های کلید حرارتی اشنایدر، کارشناسان فروش می توانند بر اساس مشخصات موتور و مدار شما، مدل مناسب را پیشنهاد دهند.

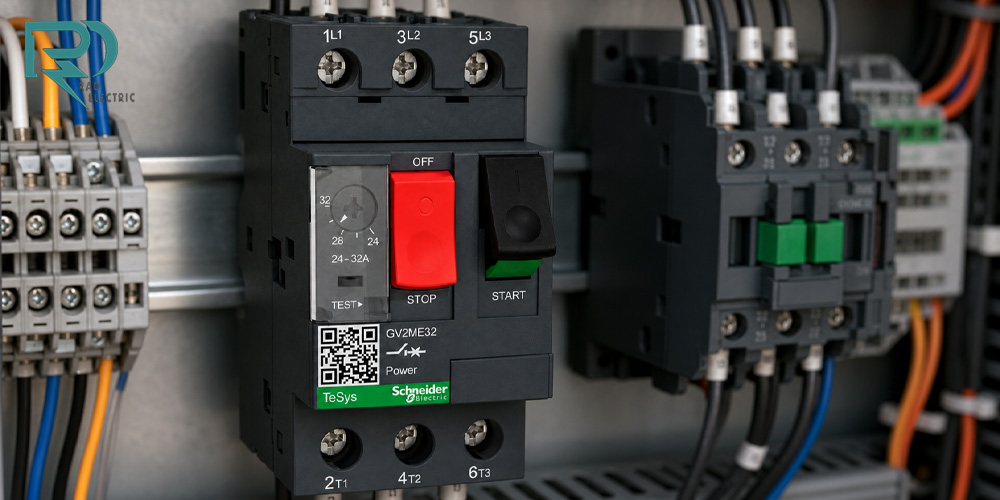

چرا از برق و صنعت راد خرید کنیم؟

فروشگاه برق و صنعت راد به عنوان تأمین کننده تخصصی تجهیزات صنعتی و اتوماسیون، مجموعه ای از محصولات Schneider Electric را ارائه می کند و بر تأمین تجهیزات اصل، مشاوره فنی و پاسخگویی سریع تمرکز دارد. وب سایت راد همچنین سابقه ۱۵ سال تجربه و همکاری با مجموعه هایی از جمله شهرداری تهران، شرکت لوله ماشین سازی، داروسازی لقمان، جهاد نصر و شیشه مینا را ذکر کرده است.

مزایای خرید از برق و صنعت راد:

• تضمین کیفیت و اصالت محصولات
• مشاوره تخصصی پیش از خرید
• تیم متخصص برق و اتوماسیون صنعتی
• تجربه بالا در تأمین تجهیزات صنعتی
• پاسخگویی سریع
• ارائه راهکار متناسب با نیاز پروژه
• تمرکز بر تجهیزات اصل Schneider Electric
• قیمت گذاری منصفانه و رقابتی

راد تلاش می کند فرایند انتخاب و تأمین تجهیزات برق صنعتی را برای مشتریان ساده تر و مطمئن تر کند.

سوالات متداول درباره GV2ME32

کلید GV2ME32 برای چه جریانی مناسب است؟

GV2ME32 دارای محدوده تنظیم حفاظت حرارتی ۲۴ تا ۳۲ آمپر است و برای موتورهایی که جریان نامی آن ها در این محدوده قرار دارد مناسب است.

آیا GV2ME32 برای موتور سه فاز مناسب است؟

بله. این مدل دارای ۳ پل بوده و برای حفاظت موتورهای سه فاز طراحی شده است.

آیا GV2ME32 در برابر اتصال کوتاه حفاظت ایجاد می کند؟

بله. GV2ME32 از فناوری حرارتی-مغناطیسی بهره می برد و بخش مغناطیسی آن برای عملکرد در برابر جریان های شدید مانند اتصال کوتاه طراحی شده است.

آیا GV2ME32 حفاظت در برابر قطع فاز دارد؟

بله. طبق مشخصات فنی Schneider Electric، این مدل دارای Phase Failure Sensitivity است.

ولتاژ کاری GV2ME32 چقدر است؟

ولتاژ عملیاتی نامی GV2ME32 تا ۶۹۰ ولت AC و فرکانس کاری آن ۵۰/۶۰ هرتز است.

آیا GV2ME32 را می توان با کنتاکتور استفاده کرد؟

بله. GV2ME32 را می توان در مدارهای راه اندازی موتور همراه با کنتاکتور استفاده کرد تا حفاظت موتور و قطع و وصل مدار قدرت در کنار یکدیگر انجام شوند.

قدرت قطع GV2ME32 در ولتاژ ۴۰۰ ولت چقدر است؟

قدرت قطع نهایی Icu این مدل در ۴۰۰/۴۱۵ ولت AC برابر ۱۰ کیلوآمپر است.

آیا GV2ME32 قابلیت نصب روی ریل DIN دارد؟

بله. این مدل برای نصب در تابلوهای برق و استفاده با سیستم های نصب استاندارد طراحی شده است.

جریان کلید GV2ME32 را روی چه مقداری تنظیم کنیم؟

تنظیم جریان باید بر اساس جریان نامی درج شده روی پلاک موتور و شرایط واقعی کار انجام شود، نه صرفاً حداکثر مقدار ۳۲ آمپر.
